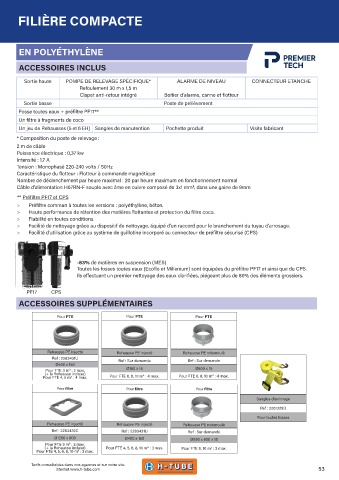

Page 53 - Guide ANC

FILIÈRE COMPACTE

EN POLYÉTHYLÈNE

ACCESSOIRES INCLUS

Sortie haute POMPE DE RELEVAGE SPÉCIFIQUE* ALARME DE NIVEAU CONNECTEUR ETANCHE
Refoulement 30 m x 1,5 m
Clapet anti-retour intégré Boitier d'alarme, canne et flotteur
Sortie basse Poste de prélèvement
Fosse toutes eaux + préfiltre PF17**
Un filtre à fragments de coco
Un jeu de Rehausses (5 et 6 EH) Sangles de manutention Pochette produit Visite fabricant

* Composition du poste de relevage :
2 m de câble
Puissance électrique : 0,37 kw
Intensité : 1,7 A
Tension : Monophasé 220-240 volts / 50Hz
Caractéristique du flotteur : Flotteur à commande magnétique
Nombre de déclenchement par heure maximal : 20 par heure maximum en fonctionnement normal
Câble d'alimentation H07RN-F souple avec âme en cuivre composé de 3x1 mm², dans une gaine de 9mm
** Préfiltre PF17 et CPS
> Préfiltre commun à toutes les versions : polyéthylène, béton.
> Haute performance de rétention des matières flottantes et protection du filtre coco.
> Fiabilité en toutes conditions.
> Facilité de nettoyage grâce au dispositif de nettoyage, équipé d'un raccord pour le branchement du tuyau d'arrosage.
> Facilité d'utilisation grâce au système de guillotine incorporé au connecteur de préfiltre sécurisé (CPS)

-83% de matières en suspension (MES)
Toutes les fosses toutes eaux (Ecoflo et Millenium) sont équipées du préfiltre PF17 et ainsi que du CPS.
Ils effectuent un premier nettoyage des eaux clarifiées, piégeant plus de 80% des éléments grossiers.

PF17 CPS
ACCESSOIRES SUPPLÉMENTAIRES

Pour FTE Pour FTE Pour FTE

Rehausse PE injecté Rehausse PE injecté Rehausse PE rotomoulé
Ref : 2283431U Ref : Sur demande Ref : Sur demande
Ø400 x 150
Pour FTE 3 m³ : 2 max. Ø150 x 15 Ø600 x 15
(+ la Rehausse incluse)
Pour FTE 4, 5 m³ : 4 max. Pour FTE 6, 8, 10 m³ : 4 max. Pour FTE 6, 8, 10 m³ : 4 max.
Pour filtre Pour filtre Pour filtre
Sangles d'arrimage
Ref : 2261329D
Pour toutes fosses
Rehausse PE injecté Rehausse PE injecté Rehausse PE rotomoulé
Ref : 2283432C Ref : 2283431U Ref : Sur demande
Ø1200 x 800 Ø400 x 150 Ø850 x 650 x 15
Pour FTE 3 m³ : 2 max.
(+ la Rehausse incluse) Pour FTE 4, 5, 6, 8, 10 m³ : 3 max. Pour FTE 8, 10 m³ : 3 max.
Pour FTE 4, 5, 6, 8, 10 m³ : 3 max.
Tarifs consultables dans nos agences et sur notre site
internet www.h-tube.com 53
