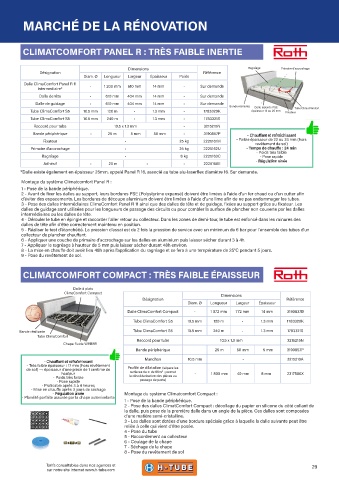

MARCHÉ DE LA RÉNOVATION

CLIMATCOMFORT PANEL R : TRÈS FAIBLE INERTIE

Dimensions Ragréage Primaire d’accrochage
Désignation Référence
Diam. Ø Longueur Largeur Épaisseur Poids
Dalle ClimaComfort Panel R 11 - 1 200 mm 610 mm 14 mm - Sur demande
intermediaire*
Dalle de tête - 610 mm 404 mm 14 mm - Sur demande
Dalle de guidage - 610 mm 404 mm 14 mm - Sur demande
Bande résiliante Dalle isolante PSE Tube ClimaComfort
Tube ClimaComfort S5 10.5 mm 120 m - 1.3 mm - 1783320K épaisseur 14 ou 25 mm Fixateur
Tube ClimaComfort S5 10.5 mm 240 m - 1.3 mm - 1783321S
Raccord pour tube 10.5 x 1.3 mm - 3215215N
Bande périphérique - 25 m 5 mm 50 mm - 3190857P - C h a u ff an t e t r a f r aîc hi s s an t
- Chauffant et rafraîchissant
Fixateur - 25 kg 2225161M - - Faible épaisseur de 22 ou 33 mm (hors
revêtement de sol)
Primaire d'accrochage - 25 kg 2225162U - Temps de chauffe : 24 min
- Poids très faible
Ragréage - 8 kg 2225163C - Pose rapide
- Régulation aisée
- R é gul a t ion ai s é e
Adhésif - 20 m - - 2225160E
*Dalle existe également en épaisseur 25mm, appelé Panel R 16, associé au tube alu-laserflex diamètre 16. Sur demande.
Montage du système Climatcomfort Panel R :
1 - Pose de la bande périphérique.
2 - Avant de fixer les dalles au support, leurs bordures PSE (Polystyrène expansé) doivent être limées à l'aide d'un fer chaud ou d'un cutter afin
d'éviter des espacements. Les bordures de découpe aluminium doivent être limées à l'aide d'une lime afin de ne pas endommager les tubes.
3 - Pose des dalles intermédiaires ClimaComfort Panel R 11 ainsi que des dalles de tête et de guidage, fixées au support grâce au fixateur. Les
dalles de guidage sont utilisées pour les longueurs de passage des circuits ou pour combler la surface de plancher non couverte par les dalles
intermédiaires ou les dalles de tête.
4 - Dérouler le tube en épingle et raccorder l'aller retour au collecteur. Dans les zones de demi-tour, le tube est enfoncé dans les rainures des
dalles de tête afin d'être correctement maintenu en position.
5 - Réaliser le test d'étanchéité. La pression d'essai est de 2 fois la pression de service avec un minimum de 6 bar pour l'ensemble des tubes d'un
collecteur de plancher chauffant.
6 - Appliquer une couche de primaire d'accrochage sur les dalles en aluminium puis laisser sécher durant 3 à 4h.
7 - Appliquer le ragréage à hauteur de 5 mm puis laisser sécher durant 48h environ.
8 - La mise en chauffe doit avoir lieu 48h après l'application du ragréage et se fera à une température de 25°C pendant 5 jours.
9 - Pose du revêtement de sol.

CLIMATCOMFORT COMPACT : TRÈS FAIBLE ÉPAISSEUR

Dalle à plots
ClimaComfort Compact Dimensions
Désignation Référence
Diam. Ø Longueur Largeur Épaisseur
Dalle ClimaComfort Compact - 1 072 mm 772 mm 14 mm 3190837B
Tube ClimaComfort S5 10.5 mm 120 m - 1.3 mm 1783320K
Bande résiliante Tube ClimaComfort S5 10.5 mm 240 m - 1.3 mm 1783321S
Tube ClimaComfort
Raccord pour tube 10.5 x 1.3 mm 3215215N
Chape fluide WEBER
Bande périphérique 25 m 50 mm 5 mm 3190857P
Manchon 10.5 mm - 3215210A
- Chauffant et rafraîchissant
- C h a u ff an t e t r a f r aîc hi s s an t
- Très faible épaisseur : 17 mm (hors revêtement
de sol) → épaisseur d'une pièce de 1 centime de Profilé de dilatation (sépare les
hauteur surfaces de + de 60m² ; permet - 1 800 mm 40 mm 8 mm 2317580X
- Poids très faible la désolidarisation des pièces au
- Pose rapide passage de porte)
- Praticable après 3 à 4 heures
- Mise en chauffe après 3 jours de séchage
é
é
s
- Régulation aisée e Montage du système Climatcomfort Compact :
- R
ion ai
gul
t
a
- Planéité parfaite assurée par la chape autonivelante
1 - Pose de la bande périphérique.
2 - Pose des dalles ClimatComfort Compact : décollage du papier en silicone du côté collant de
la dalle, puis pose de la première dalle dans un angle de la pièce. Ces dalles sont composées
d'une matière semi-cristalline.
3 - Les dalles sont dotées d'une bordure spéciale grâce à laquelle la dalle suivante peut être
reliée à celle qui vient d'être posée.
4 - Pose du tube
5 - Raccordement au collecteur
6 - Coulage de la chape
7 - Séchage de la chape
8 - Pose du revêtement de sol
Tarifs consultables dans nos agences et 29
sur notre site internet www.h-tube.com
