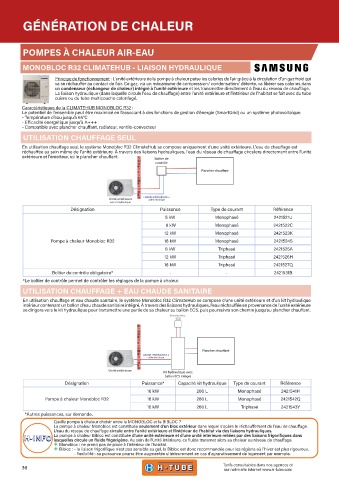

GÉNÉRATION DE CHALEUR

POMPES À CHALEUR AIR-EAU

MONOBLOC R32 CLIMATEHUB - LIAISON HYDRAULIQUE

Principe de fonctionnement : L'unité extérieure de la pompe à chaleur puise les calories de l'air grâce à la circulation d'un gaz froid qui
va se réchauffer au contact de l'air. Ce gaz, via un mécanisme de compression/ condensation/ détente, va libérer ses calories dans
un condenseur (échangeur de chaleur) intégré à l'unité extérieure et les transmettre directement à l'eau du réseau de chauffage.
La liaison hydraulique (dans laquelle circule l'eau de chauffage) entre l'unité extérieure et l'intérieur de l'habitat se fait avec du tube
cuivre ou du tube multicouche calorifugé.
Caractéristiques de la CLIMATEHUB MONOBLOC R32 :
Le potentiel de l’ensemble peut être maximisé en l’associant à des fonctions de gestion d’énergie (SmartGrid) ou un système photovoltaïque.
- Température d’eau jusqu’à 65°C
- Efficacité énergétique jusqu’à A+++
- Compatible avec plancher chauffant, radiateur, ventilo-convecteur
UTILISATION CHAUFFAGE SEUL

En utilisation chauffage seul, le système Monobloc R32 ClimateHub se compose uniquement d'une unité extérieure. L'eau de chauffage est
réchauffée au sein même de l'unité extérieure. À travers des liaisons hydrauliques, l'eau du réseau de chauffage circulera directement entre l'unité
extérieure et l'émetteur, ici le plancher chauffant.

Désignation Puissance Type de courant Référence
5 kW Monophasé 2421521U
8 kW Monophasé 2421522C
12 kW Monophasé 2421523K
Pompe à chaleur Monobloc R32 16 kW Monophasé 2421524S
8 kW Triphasé 2421525A
12 kW Triphasé 2421526H
16 kW Triphasé 2421527Q
Boîtier de contrôle obligatoire* - - 2421531B
*Le boîtier de contrôle permet de contrôler les réglages de la pompe à chaleur.
UTILISATION CHAUFFAGE + EAU CHAUDE SANITAIRE
En utilisation chauffage et eau chaude sanitaire, le système Monobloc R32 ClimateHub se compose d'une unité extérieure et d'un kit hydraulique
intérieur contenant un ballon d'eau chaude sanitaire intégré. À travers des liaisons hydrauliques, l'eau réchauffée en provenance de l'unité extérieure
se dirigera vers le kit hydraulique pour transmettre une partie de sa chaleur au ballon ECS, puis poursuivra son chemin jusqu'au plancher chauffant.

Désignation Puissance* Capacité kit hydraulique Type de courant Référence
16 kW 200 L Monophasé 2421541H
Pompe à chaleur Monobloc R32 16 kW 260 L Monophasé 2421542Q
16 kW 260 L Triphasé 2421543Y
*Autres puissances, sur demande.
Quelle pompe à chaleur choisir entre la MONOBLOC et la BIBLOC ?
La pompe à chaleur Monobloc est constituée seulement d'un bloc extérieur dans lequel s'opère le réchauffement de l'eau de chauffage.
L'eau du réseau de chauffage circule entre l'unité extérieure et l'intérieur de l'habitat via des liaisons hydrauliques.
La pompe à chaleur Bibloc est constituée d'une unité extérieure et d'une unité intérieure reliées par des liaisons frigorifiques dans
lesquelles circule un fluide frigorigène. Au sein de l'unité intérieure, ce fluide transmet alors sa chaleur au réseau de chauffage.
+ Monobloc : ne prend pas de place à l'intérieur de l'habitat.
+ Bibloc : - la liaison frigorifique n'est pas sensible au gel, la Bibloc est donc recommandée pour les régions où l'hiver est plus rigoureux.
- flexibilité : sa puissance pourra être augmentée ultérieurement en cas d'agrandissement de logement par exemple.
