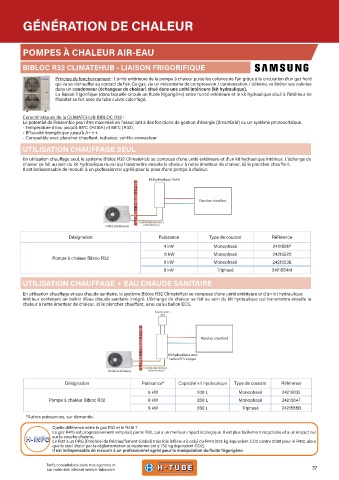

GÉNÉRATION DE CHALEUR

POMPES À CHALEUR AIR-EAU

BIBLOC R32 CLIMATEHUB - LIAISON FRIGORIFIQUE

Principe de fonctionnement : L'unité extérieure de la pompe à chaleur puise les calories de l'air grâce à la circulation d'un gaz froid
qui va se réchauffer au contact de l'air. Ce gaz, via un mécanisme de compression / condensation / détente, va libérer ses calories
dans un condenseur (échangeur de chaleur) situé dans une unité intérieure (kit hydraulique).
La liaison frigorifique (dans laquelle circule un fluide frigorigène) entre l'unité extérieure et le kit hydraulique situé à l'intérieur de
l'habitat se fait avec du tube cuivre calorifugé.

Caractéristiques de la CLIMATEHUB BIBLOC R32 :
Le potentiel de l’ensemble peut être maximisé en l’associant à des fonctions de gestion d’énergie (SmartGrid) ou un système photovoltaïque.
- Température d’eau jusqu’à 55°C (R410A) et 65°C (R32)
- Efficacité énergétique jusqu’à A+++
- Compatible avec plancher chauffant, radiateur, ventilo-convecteur
UTILISATION CHAUFFAGE SEUL
En utilisation chauffage seul, le système Bibloc R32 ClimateHub se compose d'une unité extérieure et d'un kit hydraulique intérieur. L'échange de
chaleur se fait au sein du kit hydraulique mural qui transmettra ensuite la chaleur à notre émetteur de chaleur, ici le plancher chauffant.
Il est indispensable de recourir à un professionnel agréé pour la pose d'une pompe à chaleur.

mural

Désignation Puissance Type de courant Référence
4 kW Monophasé 2421551P
6 kW Monophasé 2421552X
Pompe à chaleur Bibloc R32
9 kW Monophasé 2421553E
9 kW Triphasé 2421554M

UTILISATION CHAUFFAGE + EAU CHAUDE SANITAIRE

En utilisation chauffage et eau chaude sanitaire, le système Bibloc R32 ClimateHub se compose d'une unité extérieure et d'un kit hydraulique
intérieur contenant un ballon d'eau chaude sanitaire intégré. L'échange de chaleur se fait au sein du kit hydraulique qui transmettra ensuite la
chaleur à notre émetteur de chaleur, ici le plancher chauffant, ainsi qu'au ballon ECS.

Désignation Puissance* Capacité kit hydraulique Type de courant Référence
9 kW 200 L Monophasé 2421563L
Pompe à chaleur Bibloc R32 9 kW 260 L Monophasé 2421564T
9 kW 260 L Triphasé 2421565B
*Autres puissances, sur demande.
Quelle différence entre le gaz R32 et le R410 ?
Le gaz R410 est progressivement remplacé par le R32, qui a un meilleur impact écologique. Il est plus facilement recyclable et a un impact nul
sur la couche d'ozone.
Le R32 a un PRG (Potentiel de Réchauffement Global) trois fois inférieur à celui du R410 (675 kg équivalent CO2 contre 2088 pour le R410, alors
que le seuil établi par la réglementation européenne est à 750 kg équivalent CO2).
Il est indispensable de recourir à un professionnel agréé pour la manipulation du fluide frigorigène.
