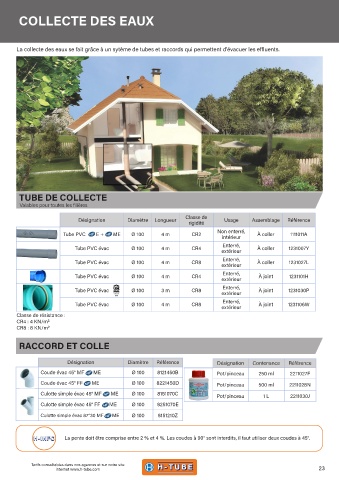

COLLECTE DES EAUX

La collecte des eaux se fait grâce à un sytème de tubes et raccords qui permettent d'évacuer les effluents.

TUBE DE COLLECTE
Valables pour toutes les filières

Classe de
Désignation Diamètre Longueur Usage Assemblage Référence
rigidité
Non enterré,
Tube PVC E + ME Ø 100 4 m CR2 À coller 1111011A
intérieur
Enterré,
Tube PVC évac Ø 100 4 m CR4 À coller 1231007Y
extérieur
Enterré,
Tube PVC évac Ø 100 4 m CR8 À coller 1231027L
extérieur
Enterré,
Tube PVC évac Ø 100 4 m CR4 extérieur À joint 1231101H
Enterré,
Tube PVC évac Ø 100 3 m CR8 À joint 1231030P
extérieur
Enterré,
Tube PVC évac Ø 100 4 m CR8 À joint 1231106W
extérieur
Classe de résistance :
CR4 : 4 KN/m²
CR8 : 8 KN/m²

RACCORD ET COLLE

Désignation Diamètre Référence Désignation Contenance Référence
Coude évac 45° MF ME Ø 100 8121450B Pot/pinceau 250 ml 2211027F
Coude évac 45° FF ME Ø 100 8221450D Pot/pinceau 500 ml 2211028N

Culotte simple évac 45° MF ME Ø 100 8151070C Pot/pinceau 1 L 2211030J
Culotte simple évac 45° FF ME Ø 100 8251070E
Culotte simple évac 87°30 MF ME Ø 100 8151210Z

La pente doit être comprise entre 2 % et 4 %. Les coudes à 90° sont interdits, il faut utiliser deux coudes à 45°.
