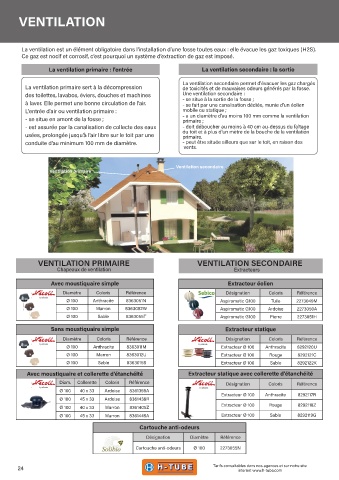

Page 24 - Guide ANC

VENTILATION

La ventilation est un élément obligatoire dans l'installation d'une fosse toutes eaux : elle évacue les gaz toxiques (H2S).
Ce gaz est nocif et corrosif, c’est pourquoi un système d’extraction de gaz est imposé.
La ventilation primaire : l'entrée La ventilation secondaire : la sortie

La ventilation secondaire permet d'évacuer les gaz chargés
La ventilation primaire sert à la décompression de toxicités et de mauvaises odeurs générés par la fosse.
des toilettes, lavabos, éviers, douches et machines Une ventilation secondaire :
- se situe à la sortie de la fosse ;
à laver. Elle permet une bonne circulation de l'air. - se fait par une canalisation dédiée, munie d'un éolien
L'entrée d'air ou ventilation primaire : mobile ou statique ;
- se situe en amont de la fosse ; - a un diamètre d'au moins 100 mm comme la ventilation
primaire ;
- est assurée par la canalisation de collecte des eaux - doit déboucher au moins à 40 cm au-dessus du faîtage
usées, prolongée jusqu'à l'air libre sur le toit par une du toit et à plus d'un mètre de la bouche de la ventilation
primaire.
conduite d'au minimum 100 mm de diamètre. - peut être située ailleurs que sur le toit, en raison des
vents.

Ventilation secondaire
Ventilation primaire

VENTILATION PRIMAIRE VENTILATION SECONDAIRE
Chapeaux de ventilation Extracteurs

Avec moustiquaire simple Extracteur éolien

Diamètre Coloris Référence Désignation Coloris Référence
Ø 100 Anthracite 8363051N Aspiromatic G100 Tuile 2273049M
Ø 100 Marron 8363052W Aspiromatic G100 Ardoise 2273050A
Ø 100 Sable 8363055T Aspiromatic G100 Pierre 2273051H
Sans moustiquaire simple Extracteur statique

Diamètre Coloris Référence Désignation Coloris Référence
Ø 100 Anthracite 8363011M Extracteur Ø 100 Anthracite 8292120U
Ø 100 Marron 8363012U Extracteur Ø 100 Rouge 8292121C
Ø 100 Sable 8363015S Extracteur Ø 100 Sable 8292122K
Avec moustiquaire et collerette d'étanchéité Extracteur statique avec collerette d'étanchéité
Diam. Collerette Coloris Référence Désignation Coloris Référence
Ø 100 40 x 33 Ardoise 8361398A
Extracteur Ø 100 Anthracite 8292117R
Ø 100 45 x 33 Ardoise 8361438R
Ø 100 40 x 33 Marron 8361405Z Extracteur Ø 100 Rouge 8292118Z
Ø 100 45 x 33 Marron 8361445A Extracteur Ø 100 Sable 8292119G

Cartouche anti-odeurs
Désignation Diamètre Référence

Cartouche anti-odeurs Ø 100 2273055N
