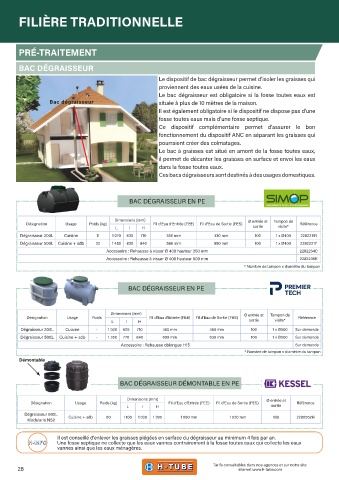

Page 28 - Guide ANC

FILIÈRE TRADITIONNELLE

PRÉ-TRAITEMENT

BAC DÉGRAISSEUR
Le dispositif de bac dégraisseur permet d'isoler les graisses qui
proviennent des eaux usées de la cuisine.
Le bac dégraisseur est obligatoire si la fosse toutes eaux est
Bac dégraisseur située à plus de 10 mètres de la maison.
Il est également obligatoire si le dispositif ne dispose pas d'une
fosse toutes eaux mais d'une fosse septique.
Ce dispositif complémentaire permet d'assurer le bon
fonctionnement du dispositif ANC en séparant les graisses qui
pourraient créer des colmatages.
Le bac à graisses est situé en amont de la fosse toutes eaux,
il permet de décanter les graisses en surface et envoi les eaux
dans la fosse toutes eaux.
Ces bacs dégraisseurs sont destinés à des usages domestiques.

BAC DÉGRAISSEUR EN PE

Dimensions (mm) Ø entrée et Tampon de
Désignation Usage Poids (kg) Fil d'Eau d'Entrée (FEE) Fil d'Eau de Sortie (FES) Référence
L l H sortie visite*
Dégraisseur 200L Cuisine 11 1 070 630 710 350 mm 330 mm 100 1 x Ø400 2282211R
Dégraisseur 500L Cuisine + sdb 22 1 450 830 840 580 mm 550 mm 100 1 x Ø400 2282221Y
Accessoire : Rehausse à visser Ø 400 hauteur 250 mm 2282234C
Accessoire : Rehausse à visser Ø 400 hauteur 500 mm 2282235K
* Nombre de tampon x diamètre du tampon

BAC DÉGRAISSEUR EN PE

Dimensions (mm) Ø entrée et Tampon de
Désignation Usage Poids Fil d'Eau d'Entrée (FEE) Fil d'Eau de Sortie (FES) Référence
L l H sortie visite*
Dégraisseur 200L Cuisine - 1 020 620 710 460 mm 450 mm 100 1 x Ø500 Sur demande
Dégraisseur 500L Cuisine + sdb - 1 350 770 840 690 mm 630 mm 100 1 x Ø500 Sur demande
Accessoire : Rehausse oblongue H15 Sur demande
* Nombre de tampon x diamètre du tampon
Démontable

BAC DÉGRAISSEUR DÉMONTABLE EN PE

Dimensions (mm) Ø entrée et
Désignation Usage Poids (kg) Fil d'Eau d'Entrée (FEE) Fil d'Eau de Sortie (FES) Référence
L l H sortie
Dégraisseur 600L
Modularis NS2 Cuisine + sdb 60 1 100 1 020 1 395 1 090 mm 1 020 mm 100 2280552H

Il est conseillé d'enlever les graisses piégées en surface du dégraisseur au minimum 4 fois par an.
Une fosse septique ne collecte que les eaux vannes contrairement à la fosse toutes eaux qui collecte les eaux
vannes ainsi que les eaux ménagères.
