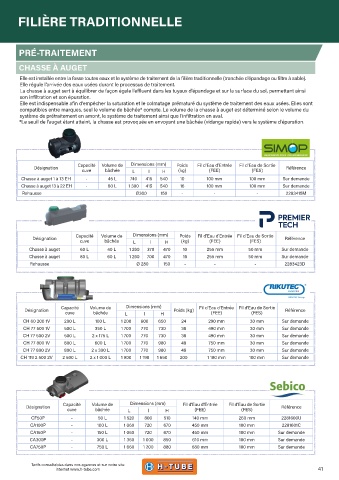

Page 41 - Guide ANC

FILIÈRE TRADITIONNELLE

PRÉ-TRAITEMENT

CHASSE À AUGET
Elle est installée entre la fosse toutes eaux et le système de traitement de la filière traditionnelle (tranchée d'épandage ou filtre à sable).
Elle régule l'arrivée des eaux usées durant le processus de traitement.
La chasse à auget sert à équilibrer de façon égale l'effluent dans les tuyaux d'épandage et sur la surface du sol, permettant ainsi
son infiltration et son épuration.
Elle est indispensable afin d'empêcher la saturation et le colmatage prématuré du système de traitement des eaux usées. Elles sont
compatibles entre marques, seul le volume de bâchée* compte. Le volume de la chasse à auget est déterminé selon le volume du
système de prétraitement en amont, le système de traitement ainsi que l'infiltration en aval.
*Le seuil de l'auget étant atteint, la chasse est provoquée en envoyant une bâchée (vidange rapide) vers le système d'épuration.

Capacité Volume de Dimensions (mm) Poids Fil d'Eau d'Entrée Fil d'Eau de Sortie
Désignation Référence
cuve bâchée L l H (kg) (FEE) (FES)
Chasse à auget 1 à 13 EH - 45 L 740 415 540 10 100 mm 100 mm Sur demande
Chasse à auget 13 à 22 EH - 80 L 1 390 415 540 16 100 mm 100 mm Sur demande
Rehausse Ø300 150 - - - 2283415M

Capacité Volume de Dimensions (mm) Poids Fil d'Eau d'Entrée Fil d'Eau de Sortie
Désignation cuve bâchée L l H (kg) (FEE) (FES) Référence
Chasse à auget 60 L 40 L 1 260 370 470 10 255 mm 50 mm Sur demande
Chasse à auget 80 L 60 L 1 260 700 470 16 255 mm 50 mm Sur demande
Rehausse Ø 280 150 - - - 2283423D

Désignation Capacité Volume de L Dimensions (mm) H Poids (kg) Fil d'Eau d'Entrée Fil d'Eau de Sortie Référence
cuve
bâchée
(FES)
(FEE)
l
CH 60 200 1V 200 L 100 L 1 200 600 650 24 290 mm 30 mm Sur demande
CH 77 500 1V 500 L 350 L 1 700 770 730 38 490 mm 30 mm Sur demande
CH 77 500 2V 500 L 2 x 175 L 1 700 770 730 38 490 mm 30 mm Sur demande
CH 77 800 1V 800 L 600 L 1 700 770 980 48 750 mm 30 mm Sur demande
CH 77 800 2V 800 L 2 x 300 L 1 700 770 980 48 750 mm 30 mm Sur demande
CH 119 2 500 2V 2 500 L 2 x 1 000 L 1 900 1 190 1 650 200 1 180 mm 100 mm Sur demande

Désignation Capacité Volume de Dimensions (mm) Fil d'Eau d'Entrée Fil d'Eau de Sortie Référence
cuve bâchée L l H (FEE) (FES)
CF50P - 50 L 1 520 800 510 140 mm 260 mm 2281600U
CA100P - 100 L 1 060 720 670 450 mm 100 mm 2281601C
CA150P - 150 L 1 060 720 670 450 mm 100 mm Sur demande
CA300P - 300 L 1 360 1 000 850 610 mm 100 mm Sur demande
CA750P - 750 L 1 660 1 200 880 680 mm 100 mm Sur demande

Tarifs consultables dans nos agences et sur notre site
internet www.h-tube.com 41
