FILIÈRE TRADITIONNELLE

TRAITEMENT SECONDAIRE

Le dispositif de traitement des eaux usées, qui est catégorisé dans le traitement secondaire, placé derrière la fosse toutes eaux,
est divisé en trois différentes techniques : la tranchée ou lit d'épandage, le filtre à sable non drainé et le filtre à sable drainé.

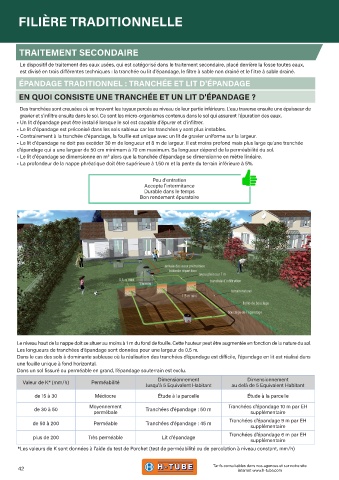

ÉPANDAGE TRADITIONNEL : TRANCHÉE ET LIT D'ÉPANDAGE

EN QUOI CONSISTE UNE TRANCHÉE ET UN LIT D'ÉPANDAGE ?

Des tranchées sont creusées où se trouvent les tuyaux percés au niveau de leur partie inférieure. L'eau traverse ensuite une épaisseur de
gravier et s'infiltre ensuite dans le sol. Ce sont les micro-organismes contenus dans le sol qui assurent l'épuration des eaux.
• Un lit d'épandage peut être installé lorsque le sol est capable d'épurer et d'infiltrer.
• Le lit d'épandage est préconisé dans les sols sableux car les tranchées y sont plus instables.
• Contrairement à la tranchée d'épandage, la fouille est unique avec un lit de gravier uniforme sur la largeur.
• Le lit d'épandage ne doit pas excéder 30 m de longueur et 8 m de largeur. Il est moins profond mais plus large qu'une tranchée
d'épandage qui a une largeur de 50 cm minimum à 70 cm maximum. Sa longueur dépend de la perméabilité du sol.
• Le lit d'épandage se dimensionne en m² alors que la tranchée d'épandage se dimensionne en mètre linéaire.
• La profondeur de la nappe phréatique doit être supérieure à 1,50 m et la pente du terrain inférieure à 5%.

Peu d'entretien
Accepte l'intermitance
Durable dans le temps
Bon rendement épuratoire

Le niveau haut de la nappe doit se situer au moins à 1 m du fond de fouille. Cette hauteur peut être augmentée en fonction de la nature du sol.
Les longueurs de tranchées d’épandage sont données pour une largeur de 0,5 m.
Dans le cas des sols à dominante sableuse où la réalisation des tranchées d’épandage est difficile, l’épandage en lit est réalisé dans
une fouille unique à fond horizontal.
Dans un sol fissuré ou perméable en grand, l’épandage souterrain est exclu.
Dimensionnement
Dimensionnement
Valeur de K* (mm/h) Perméabilité Jusqu'à 5 Equivalent Habitant au delà de 5 Equivalent Habitant
de 15 à 30 Médiocre Étude à la parcelle Étude à la parcelle
Moyennement Tranchées d'épandage 10 m par EH
de 30 à 50 Tranchées d'épandage : 50 m
permébale supplémentaire
de 50 à 200 Perméable Tranchées d'épandage : 45 m Tranchées d'épandage 9 m par EH
supplémentaire
Tranchées d'épandage 6 m par EH
plus de 200 Très perméable Lit d'épandage
supplémentaire
*Les valeurs de K sont données à l'aide du test de Porchet (test de perméabilité ou de percolation à niveau constant, mm/h)
