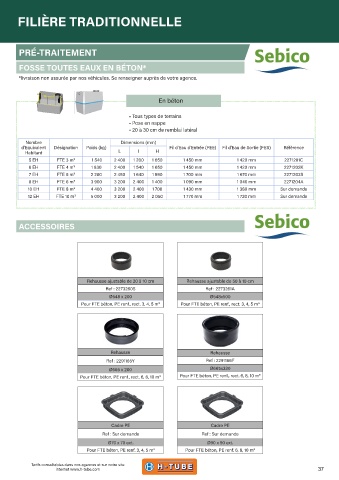

Page 37 - Guide ANC

FILIÈRE TRADITIONNELLE

PRÉ-TRAITEMENT

FOSSE TOUTES EAUX EN BÉTON*
*livraison non assurée par nos véhicules. Se renseigner auprès de votre agence.

En béton

• Tous types de terrains
• Pose en nappe
• 20 à 30 cm de remblai latéral
Nombre Dimensions (mm)
d'Equivalent Désignation Poids (kg) Fil d'Eau d'Entrée (FEE) Fil d'Eau de Sortie (FES) Référence
Habitant L l H
5 EH FTE 3 m³ 1 540 2 400 1 200 1 650 1 450 mm 1 420 mm 2271201C
6 EH FTE 4 m³ 1 830 2 400 1 540 1 650 1 450 mm 1 420 mm 2271202K
7 EH FTE 5 m³ 2 280 2 450 1 640 1 890 1 700 mm 1 670 mm 2271203S
8 EH FTE 6 m³ 3 900 3 200 2 400 1 400 1 090 mm 1 040 mm 2271204A
10 EH FTE 8 m³ 4 400 3 200 2 400 1 700 1 430 mm 1 380 mm Sur demande
12 EH FTE 10 m³ 5 000 3 200 2 400 2 050 1 770 mm 1 720 mm Sur demande

ACCESSOIRES

Rehausse ajustable de 20 à 10 cm Rehausse ajustable de 50 à 10 cm
Ref : 2273260S Ref : 2273261A
Ø548 x 200 Ø548x500
Pour FTE béton, PE renf., rect. 3, 4, 5 m³ Pour FTE béton, PE renf., rect. 3, 4, 5 m³

Rehausse Rehausse
Ref : 2291165Y Ref : 2291166F
Ø665 x 200 Ø665x330
Pour FTE béton, PE renf., rect. 6, 8, 10 m³ Pour FTE béton, PE renf., rect. 6, 8, 10 m³

Cadre PE Cadre PE
Ref : Sur demande Ref : Sur demande
Ø70 x 70 ext. Ø90 x 90 ext.
Pour FTE béton, PE renf. 3, 4, 5 m³ Pour FTE béton, PE renf. 6, 8, 10 m³

Tarifs consultables dans nos agences et sur notre site
internet www.h-tube.com 37
