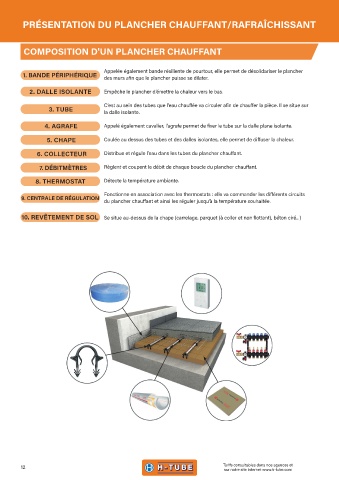

PRÉSENTATION DU PLANCHER CHAUFFANT/RAFRAÎCHISSANT

COMPOSITION D'UN PLANCHER CHAUFFANT

Appelée également bande résiliente de pourtour, elle permet de désolidariser le plancher
1. BANDE PÉRIPHÉRIQUE des murs afin que le plancher puisse se dilater.

2. DALLE ISOLANTE Empêche le plancher d’émettre la chaleur vers le bas.

C’est au sein des tubes que l’eau chauffée va circuler afin de chauffer la pièce. Il se situe sur
3. TUBE la dalle isolante.

4. AGRAFE Appelé également cavalier, l'agrafe permet de fixer le tube sur la dalle plane isolante.

5. CHAPE Coulée au dessus des tubes et des dalles isolantes, elle permet de diffuser la chaleur.

6. COLLECTEUR Distribue et régule l’eau dans les tubes du plancher chauffant.

7. DÉBITMÈTRES Règlent et coupent le débit de chaque boucle du plancher chauffant.

8. THERMOSTAT Détecte la température ambiante.

Fonctionne en association avec les thermostats : elle va commander les différents circuits
9. CENTRALE DE RÉGULATION du plancher chauffant et ainsi les réguler jusqu'à la température souhaitée.

10. REVÊTEMENT DE SOL Se situe au-dessus de la chape (carrelage, parquet (à coller et non flottant), béton ciré...)
