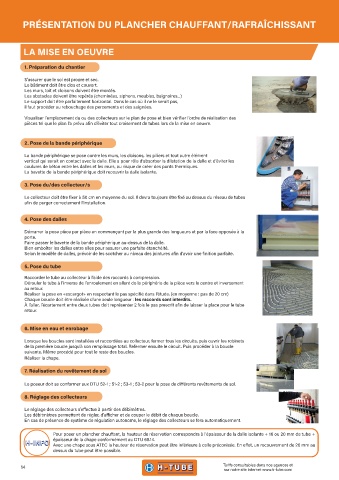

PRÉSENTATION DU PLANCHER CHAUFFANT/RAFRAÎCHISSANT

LA MISE EN OEUVRE

1. Préparation du chantier

S’assurer que le sol est propre et sec.
Le bâtiment doit être clos et couvert.
Les murs, toit et cloisons doivent être montés.
Les obstacles doivent être repérés (cheminées, siphons, meubles, baignoires...)
Le support doit être parfaitement horizontal. Dans le cas où il ne le serait pas,
il faut procéder au rebouchage des percements et des saignées.
Visualiser l’emplacement du ou des collecteurs sur le plan de pose et bien vérifier l’ordre de réalisation des
pièces tel que le plan l’a prévu afin d’éviter tout croisement de tubes lors de la mise en oeuvre.

2. Pose de la bande périphérique
La bande périphérique se pose contre les murs, les cloisons, les piliers et tout autre élément
vertical qui serait en contact avec la dalle. Elle a pour rôle d’absorber la dilatation de la dalle et d’éviter les
coulures de béton entre les dalles et les murs, au risque de créer des ponts thermiques.
La bavette de la bande périphérique doit recouvrir la dalle isolante.

3. Pose du/des collecteur/s
Le collecteur doit être fixer à 50 cm en moyenne du sol. Il devra toujours être fixé au dessus du réseau de tubes
afin de purger correctement l’installation.

4. Pose des dalles

Démarrer la pose pièce par pièce en commençant par la plus grande des longueurs et par la face opposée à la
porte.
Faire passer le bavette de la bande périphérique au-dessus de la dalle.
Bien emboîter les dalles entre elles pour assurer une parfaite étanchéité.
Selon le modèle de dalles, prévoir de les scotcher au niveau des jointures afin d’avoir une finition parfaite.

5. Pose du tube
Raccorder le tube au collecteur à l’aide des raccords à compression.
Dérouler le tube à l’inverse de l’enroulement en allant de la périphérie de la pièce vers le centre et inversement
au retour.
Réaliser la pose en «escargot» en respectant le pas spécifié dans l’étude. (en moyenne : pas de 20 cm)
Chaque boucle doit être réalisée d’une seule longueur : les raccords sont interdits.
À l’aller, l’écartement entre deux tubes doit représenter 2 fois le pas prescrit afin de laisser la place pour le tube
retour.

6. Mise en eau et enrobage

Lorsque les boucles sont installées et raccordées au collecteur, fermer tous les circuits, puis ouvrir les robinets
de la première boucle jusqu'à son remplissage total. Refermer ensuite le circuit. Puis procéder à la boucle
suivante. Même procédé pour tout le reste des boucles.
Réaliser la chape.
7. Réalisation du revêtement de sol

Le poseur doit se conformer aux DTU 52-1 ; 51-2 ; 53-1 ; 53-2 pour la pose de différents revêtements de sol.
8. Réglage des collecteurs

Le réglage des collecteurs s’effectue à partir des débimètres.
Les débitmètres permettent de régler, d'afficher et de couper le débit de chaque boucle.
En cas de présence de système de régulation autonome, le réglage des collecteurs se fera automatiquement.
Pour poser un plancher chauffant, la hauteur de réservation correspondra à l'épaisseur de la dalle isolante + 16 ou 20 mm de tube +
épaisseur de la chape conformément au DTU 65.14.
Avec une chape sous ATEC la hauteur de réservation peut être inférieure à celle préconisée. En effet, un recouvrement de 20 mm au
dessus du tube peut être possible.
