PRÉSENTATION DU PLANCHER CHAUFFANT/RAFRAÎCHISSANT

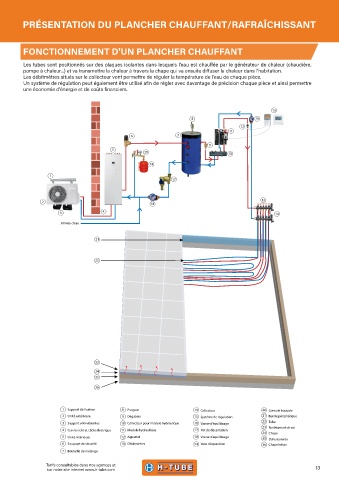

FONCTIONNEMENT D'UN PLANCHER CHAUFFANT
Les tubes sont positionnés sur des plaques isolantes dans lesquels l'eau est chauffée par le générateur de chaleur (chaudière,
pompe à chaleur...) et va transmettre la chaleur à travers la chape qui va ensuite diffuser la chaleur dans l'habitation.
Les débitmètres situés sur le collecteur vont permettre de réguler la température de l'eau de chaque pièce.
Un système de régulation peut également être utilisé afin de régler avec davantage de précision chaque pièce et ainsi permettre
une économie d'énergie et de coûts financiers.
15
8 16
12
11
6 7
9
5
20 10
19
1
17
2 13
18
3 4 14
Arrivée d’eau
21
22
23
24
25
26
1 Support de xation 8 Purgeur 14 Collecteur 20 Console équipée
2 Unité extérieure 9 Dégazeur 15 Système de régulation 21 Bande périphérique
3 Support anti-vibratiles 10 Collecteur pour module hydraulique 16 Vanne d’équilibrage 22 Tube
23 Revêtement de sol
4 Cuivre isolé et câble électrique 11 Module hydraulique 17 Pot de décantation
24 Chape
5 Unité intérieure 12 Aquastat 18 Vanne d’équilibrage 25 Dalle isolante
6 Soupape de sécurité 13 Débitmètres 19 Vase d’expansion 26 Chape béton
7 Bouteille de mélange
