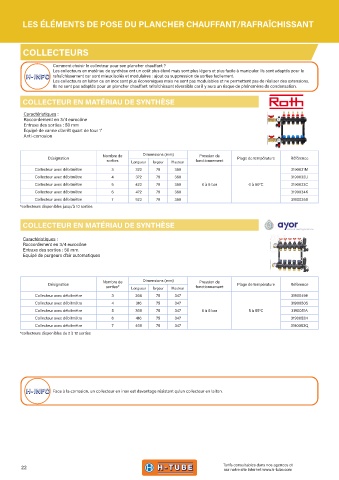

Page 22 - Parcs&Jardins

LES ÉLÉMENTS DE POSE DU PLANCHER CHAUFFANT/RAFRAÎCHISSANT

COLLECTEURS

Comment choisir le collecteur pour son plancher chauffant ?
Les collecteurs en matériau de synthèse ont un coût plus élevé mais sont plus légers et plus facile à manipuler. Ils sont adaptés pour le
rafraîchissement car sont mieux isolés et modulaires : ajout ou suppression de sorties facilement.
Les collecteurs en laiton ou en inox sont plus économiques mais ne sont pas modulables et ne permettent pas de réaliser des extensions.
Ils ne sont pas adaptés pour un plancher chauffant rafraîchissant réversible car il y aura un risque de phénomène de condensation.

COLLECTEUR EN MATÉRIAU DE SYNTHÈSE

Caractéristiques :
Raccordement en 3/4 eurocône
Entraxe des sorties : 50 mm
Equipé de vanne d'arrêt quart de tour 1"
Anti-corrosion

Nombre de Dimensions (mm) Pression de
Désignation Plage de température Référence
sorties Longueur largeur Hauteur fonctionnement
Collecteur avec débitmètre 3 322 79 360 3190031M
Collecteur avec débitmètre 4 372 79 360 3190032U
Collecteur avec débitmètre 5 422 79 360 0 à 6 bar 0 à 60°C 3190033C
Collecteur avec débitmètre 6 472 79 360 3190034K
Collecteur avec débitmètre 7 522 79 360 3190035S
*collecteurs disponibles jusqu'à 10 sorties

COLLECTEUR EN MATÉRIAU DE SYNTHÈSE

Caractéristiques :
Raccordement en 3/4 eurocône
Entraxe des sorties : 50 mm.
Equipé de purgeurs d'air automatiques

Nombre de Dimensions (mm) Pression de
Désignation Plage de température Référence
sorties* Longueur largeur Hauteur fonctionnement
Collecteur avec débitmètre 3 266 75 347 3190049E
Collecteur avec débitmètre 4 316 75 347 3190050S
Collecteur avec débitmètre 5 366 75 347 0 à 6 bar 5 à 55°C 3190051A
Collecteur avec débitmètre 6 416 75 347 3190052H
Collecteur avec débitmètre 7 466 75 347 3190053Q
*collecteurs disponibles de 2 à 12 sorties

Face à la corrosion, un collecteur en inox est davantage résistant qu'un collecteur en laiton.
