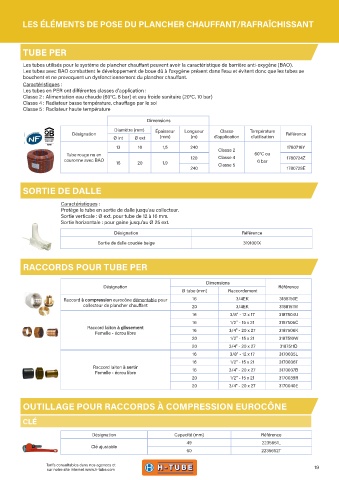

LES ÉLÉMENTS DE POSE DU PLANCHER CHAUFFANT/RAFRAÎCHISSANT

TUBE PER

Les tubes utilisés pour le système de plancher chauffant peuvent avoir la caractéristique de barrière anti-oxygène (BAO).
Les tubes avec BAO combattent le développement de boue dû à l'oxygène présent dans l'eau et évitent donc que les tubes se
bouchent et ne provoquent un dysfonctionnement du plancher chauffant.
Caractéristiques :
Les tubes en PER ont différentes classes d'application :
Classe 2 : Alimentation eau chaude (60°C, 6 bar) et eau froide sanitaire (20°C, 10 bar)
Classe 4 : Radiateur basse température, chauffage par le sol
Classe 5 : Radiateur haute température

Dimensions
Diamètre (mm) Épaisseur Longueur Classe Température
Désignation Référence
Ø int Ø ext (mm) (m) d'application d'utilisation
13 16 1,5 240 Classe 2 1780718Y
Tube rouge nu en 60°C ou
couronne avec BAO 16 20 1,9 120 Classe 4 6 bar 1780724Z
240 Classe 5 1780728E

SORTIE DE DALLE

Caractéristiques :
Protège le tube en sortie de dalle jusqu'au collecteur.
Sortie verticale : Ø ext. pour tube de 12 à 16 mm.
Sortie horizontale : pour gaine jusqu'au Ø 25 ext.
Désignation Référence
Sortie de dalle coudée beige 3191001X

RACCORDS POUR TUBE PER

Dimensions
Désignation Référence
Ø tube (mm) Raccordement
Raccord à compression eurocône démontable pour 16 3/4EK 3188150E
collecteur de plancher chauffant 20 3/4EK 3188151M
16 3/8" - 12 x 17 3187504U
16 1/2" - 15 x 21 3187505C
Raccord laiton à glissement 16 3/4" - 20 x 27 3187506K
Femelle - écrou libre
20 1/2" - 15 x 21 3187510W
20 3/4" - 20 x 27 3187511D
16 3/8" - 12 x 17 3170035L
16 1/2" - 15 x 21 3170036T
Raccord laiton à sertir 16 3/4" - 20 x 27 3170037B
Femelle - écrou libre
20 1/2" - 15 x 21 3170039R
20 3/4" - 20 x 27 3170040E

OUTILLAGE POUR RACCORDS À COMPRESSION EUROCÔNE

CLÉ

Désignation Capacité (mm) Référence
49 2235651L
Clé ajustable
60 2235652T

Tarifs consultables dans nos agences et 19
sur notre site internet www.h-tube.com
