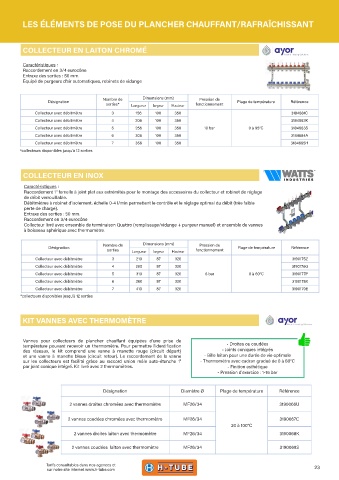

LES ÉLÉMENTS DE POSE DU PLANCHER CHAUFFANT/RAFRAÎCHISSANT

COLLECTEUR EN LAITON CHROMÉ

Caractéristiques :
Raccordement en 3/4 eurocône.
Entraxe des sorties : 50 mm.
Equipé de purgeurs d'air automatiques, robinets de vidange

Nombre de Dimensions (mm) Pression de
Désignation Plage de température Référence
sorties* Longueur largeur Hauteur fonctionnement
Collecteur avec débitmètre 3 156 100 350 3184881C
Collecteur avec débitmètre 4 206 100 350 3184882K
Collecteur avec débitmètre 5 256 100 350 10 bar 0 à 95°C 3184883S
Collecteur avec débitmètre 6 306 100 350 3184884A
Collecteur avec débitmètre 7 356 100 350 3184885H
*collecteurs disponibles jusqu'à 12 sorties

COLLECTEUR EN INOX

Caractéristiques :
Raccordement 1" femelle à joint plat aux extrémités pour le montage des accessoires du collecteur et robinet de réglage
de débit verrouillable.
Débitmètres à robinet d'isolement, échelle 0-4 l/min permettent le contrôle et le réglage optimal du débit (très faible
perte de charge).
Entraxe des sorties : 50 mm.
Raccordement en 3/4 eurocône
Collecteur livré avec ensemble de terminaison Quattro (remplissage/vidange + purgeur manuel) et ensemble de vannes
à boisseau sphérique avec thermomètre.

Nombre de Dimensions (mm) Pression de
Désignation Plage de température Référence
sorties Longueur largeur Hauteur fonctionnement
Collecteur avec débitmètre 3 210 87 320 3190175Z
Collecteur avec débitmètre 4 260 87 320 3190176G
Collecteur avec débitmètre 5 310 87 320 6 bar 0 à 60°C 3190177P
Collecteur avec débitmètre 6 360 87 320 3190178X
Collecteur avec débitmètre 7 410 87 320 3190179E
*collecteurs disponibles jusqu'à 12 sorties

KIT VANNES AVEC THERMOMÈTRE

Vannes pour collecteurs de plancher chauffant équipées d'une prise de
température pouvant recevoir un thermomètre. Pour permettre l'identification - Droites ou coudées
des réseaux, le kit comprend une vanne à manette rouge (circuit départ) - Joints coniques intégrés
et une vanne à manette bleue (circuit retour). Le raccordement de la vanne - Bille laiton pour une durée de vie optimale
sur les collecteurs est facilité grâce au raccord union mâle auto-étanche 1" - Thermomètre avec cadran gradué de 0 à 80°C
par joint conique intégré. Kit livré avec 2 thermomètres. - Finition esthétique
- Pression d'exercice : 1-16 bar

Désignation Diamètre Ø Plage de température Référence

2 vannes droites chromées avec thermomètre MF26/34 3190066U

2 vannes coudées chromées avec thermomètre MF26/34 3190067C
20 à 100°C
2 vannes droites laiton avec thermomètre MF26/34 3190068K

2 vannes coudées laiton avec thermomètre MF26/34 3190069S
