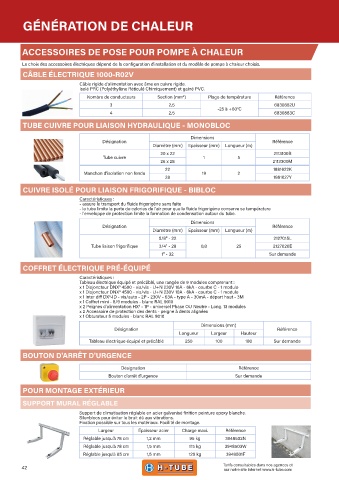

GÉNÉRATION DE CHALEUR




         ACCESSOIRES DE POSE POUR POMPE À CHALEUR

         Le choix des accessoires électriques dépend de la configuration d'installation et du modèle de pompe à chaleur choisis.
         CÂBLE ÉLECTRIQUE 1000-R02V

                             Câble rigide d'alimentation avec âme en cuivre rigide.
                             Isolé PRC (Polyéthylène Réticulé Chimiquement) et gainé PVC.
                                Nombre de conducteurs   Section (mm²)     Plage de température   Référence
                                        3                   2,5              -25 à +60°C         6830882U
                                        4                   2,5                                  6830883C
         TUBE CUIVRE POUR LIAISON HYDRAULIQUE - MONOBLOC


                                                                    Dimensions
                                     Désignation                                                 Référence
                                                       Diamètre (mm)  Epaisseur (mm)  Longueur (m)
                                                         20 x 22                                 2113100B
                                     Tube cuivre                        1           5
                                                         26 x 28                                 2113300M
                                                           22                                    1881622K
                              Manchon d'isolation non fendu             19          2
                                                           28                                    1881627Y
         CUIVRE ISOLÉ POUR LIAISON FRIGORIFIQUE - BIBLOC

                             Caractéristiques :
                             - assure le transport du fluide frigorigène sans fuite
                             - le tube limite la perte de calories de l'air pour que le fluide frigorigène conserve sa température
                             - l'enveloppe de protection limite la formation de condensation autour du tube.
                                                                    Dimensions
                                     Désignation                                                 Référence
                                                       Diamètre (mm)  Epaisseur (mm)  Longueur (m)
                                                         5/8" - 22                               2127015L
                                 Tube liaison frigorifique  3/4" - 28   0,8         25           2127020E
                                                          1" - 32                               Sur demande

         COFFRET ÉLECTRIQUE PRÉ-ÉQUIPÉ
                             Caractéristiques :
                             Tableau électrique équipé et précâblé, une rangée de 9 modules comprenant :
                             x 1 Disjoncteur DNX³ 4500 - vis/vis - U+N 230V 16A - 6kA - courbe C - 1 module
                             x 1 Disjoncteur DNX³ 4500 - vis/vis - U+N 230V 10A - 6kA - courbe C - 1 module
                             x 1 Inter diff DX³-ID - vis/auto - 2P - 230V - 63A - type A - 30mA - départ haut - 3M
                             x 1 Coffret mini - 8/9 modules - blanc RAL 9010
                             x 2 Peignes d'alimentation HX³ - 1P - universel Phase OU Neutre - Long. 13 modules
                             x 2 Accessoire de protection des dents - peigne à dents alignées
                             x 1 Obturateur 5 modules - blanc RAL 9010
                                                                        Dimensions (mm)
                                         Désignation                                              Référence
                                                                Longueur   Largeur    Hauteur
                                Tableau électrique équipé et précâblé  250   100       180       Sur demande

         BOUTON D'ARRÊT D'URGENCE

                                            Désignation                              Référence
                                       Bouton d'arrêt d'urgence                     Sur demande
         POUR MONTAGE EXTÉRIEUR

         SUPPORT MURAL RÉGLABLE

                             Support de climatisation réglable en acier galvanisé finition peinture epoxy blanche.
                             Silenblocs pour éviter le bruit dû aux vibrations.
                             Fixation possible sur tous les matériaux. Facilité de montage.
                                    Largeur       Épaisseur acier  Charge maxi.  Référence
                              Réglable jusqu'à 78 cm  1,2 mm        95 kg       3948502N
                              Réglable jusqu'à 78 cm  1,5 mm       115 kg       3948503W
                              Réglable jusqu'à 85 cm  1,5 mm       120 kg       3948501F
