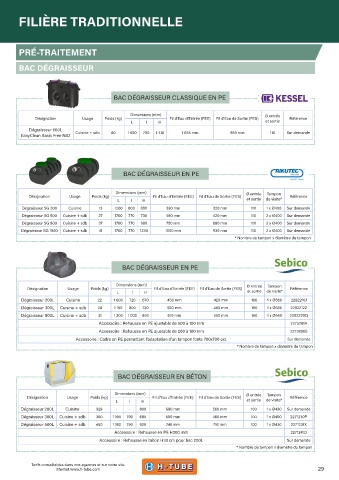

Page 29 - Guide ANC

FILIÈRE TRADITIONNELLE

PRÉ-TRAITEMENT

BAC DÉGRAISSEUR

BAC DÉGRAISSEUR CLASSIQUE EN PE

Dimensions (mm) Ø entrée
Désignation Usage Poids (kg) Fil d'Eau d'Entrée (FEE) Fil d'Eau de Sortie (FES) Référence
L l H et sortie
Dégraisseur 660L
EasyClean Basic Free NS2 Cuisine + sdb 80 1 560 700 1 418 1 055 mm 985 mm 110 Sur demande

BAC DÉGRAISSEUR EN PE

Dimensions (mm) Ø entrée Tampon
Désignation Usage Poids (kg) Fil d'Eau d'Entrée (FEE) Fil d'Eau de Sortie (FES) Référence
L l H et sortie de visite*
Dégraisseur SG 200 Cuisine 13 1200 600 650 390 mm 320 mm 110 1 x Ø400 Sur demande
Dégraisseur SG 500 Cuisine + sdb 27 1700 770 730 490 mm 420 mm 110 2 x Ø400 Sur demande
Dégraisseur SG 800 Cuisine + sdb 37 1700 770 980 750 mm 680 mm 110 2 x Ø400 Sur demande
Dégraisseur SG 1000 Cuisine + sdb 41 1700 770 1230 1000 mm 930 mm 110 2 x Ø400 Sur demande
* Nombre de tampon x diamètre du tampon

BAC DÉGRAISSEUR EN PE

Dimensions (mm) Ø entrée Tampon
Désignation Usage Poids (kg) Fil d'Eau d'Entrée (FEE) Fil d'Eau de Sortie (FES) Référence
L l H et sortie de visite*
Dégraisseur 200L Cuisine 22 1 000 720 670 450 mm 420 mm 100 1 x Ø560 2282210J
Dégraisseur 300L Cuisine + sdb 24 1 150 800 720 520 mm 460 mm 100 1 x Ø560 2282212Z
Dégraisseur 500L Cuisine + sdb 31 1 300 1 000 850 610 mm 550 mm 100 1 x Ø560 2282220Q
Accessoire : Rehausse en PE ajustable de 500 à 100 mm 2273261A
Accessoire : Rehausse en PE ajustable de 200 à 100 mm 2273260S
Accessoire : Cadre en PE permettant l'adaptation d'un tampon fonte 700x700 ext. Sur demande
* Nombre de tampon x diamètre du tampon

BAC DÉGRAISSEUR EN BÉTON

Dimensions (mm) Ø entrée Tampon
Désignation Usage Poids (kg) Fil d'Eau d'Entrée (FEE) Fil d'Eau de Sortie (FES) Référence
L l H et sortie de visite*
Dégraisseur 200L Cuisine 329 - - 800 580 mm 560 mm 100 1 x Ø430 Sur demande
Dégraisseur 300L Cuisine + sdb 300 1 190 790 680 500 mm 460 mm 100 1 x Ø400 2271230P
Dégraisseur 500L Cuisine + sdb 450 1 190 790 920 740 mm 710 mm 100 1 x Ø430 2271231X
Accessoire : Rehausse en PE H200 mm 2271241D
Accessoire : Rehausse en béton H33 cm pour bac 200L Sur demande
* Nombre de tampon x diamètre du tampon

Tarifs consultables dans nos agences et sur notre site
internet www.h-tube.com 29
