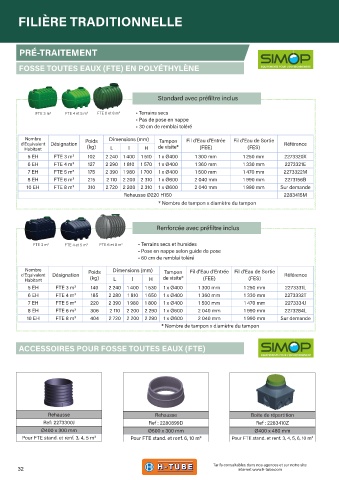

Page 32 - Guide ANC

FILIÈRE TRADITIONNELLE

PRÉ-TRAITEMENT

FOSSE TOUTES EAUX (FTE) EN POLYÉTHYLÈNE

Standard avec préfiltre inclus

FTE 3 m³ FTE 4 et 5 m³ FTE 6 et 8 m³ • Terrains secs
• Pas de pose en nappe
• 30 cm de remblai toléré

Nombre Poids Dimensions (mm) Tampon Fil d'Eau d'Entrée Fil d'Eau de Sortie
d'Equivalent Désignation Référence
Habitant (kg) L l H de visite* (FEE) (FES)
5 EH FTE 3 m³ 102 2 240 1 400 1 510 1 x Ø400 1 300 mm 1 250 mm 2273320X
6 EH FTE 4 m³ 127 2 290 1 810 1 570 1 x Ø400 1 360 mm 1 330 mm 2273321E
7 EH FTE 5 m³ 175 2 390 1 980 1 700 1 x Ø400 1 500 mm 1 470 mm 2273322M
8 EH FTE 6 m³ 215 2 110 2 200 2 310 1 x Ø600 2 040 mm 1 990 mm 2273156B
10 EH FTE 8 m³ 310 2 720 2 200 2 310 1 x Ø600 2 040 mm 1 990 mm Sur demande
Rehausse Ø220 H150 2283415M
* Nombre de tampon x diamètre du tampon

Renforcée avec préfiltre inclus

FTE 3 m³ FTE 4 et 5 m³ FTE 6 et 8 m³ • Terrains secs et humides
• Pose en nappe selon guide de pose
• 60 cm de remblai toléré
Nombre Poids Dimensions (mm) Tampon Fil d'Eau d'Entrée Fil d'Eau de Sortie
d'Equivalent Désignation (kg) de visite* Référence
Habitant L l H (FEE) (FES)
5 EH FTE 3 m³ 140 2 240 1 400 1 530 1 x Ø400 1 300 mm 1 250 mm 2273331L
6 EH FTE 4 m³ 185 2 280 1 810 1 650 1 x Ø400 1 360 mm 1 330 mm 2273332T
7 EH FTE 5 m³ 220 2 390 1 980 1 800 1 x Ø400 1 500 mm 1 470 mm 2273334J
8 EH FTE 6 m³ 306 2 110 2 200 2 290 1 x Ø600 2 040 mm 1 990 mm 2273284L
10 EH FTE 8 m³ 404 2 720 2 200 2 290 1 x Ø600 2 040 mm 1 990 mm Sur demande
* Nombre de tampon x diamètre du tampon

ACCESSOIRES POUR FOSSE TOUTES EAUX (FTE)

Rehausse Rehausse Boite de répartition
Ref: 2273300J Ref : 2280899D Ref : 2283410Z
Ø400 x 300 mm Ø600 x 300 mm Ø400 x 480 mm
Pour FTE stand. et renf. 3, 4, 5 m³ Pour FTE stand. et renf. 6, 10 m³ Pour FTE stand. et renf. 3, 4, 5, 6, 10 m³

Tarifs consultables dans nos agences et sur notre site
32 internet www.h-tube.com
