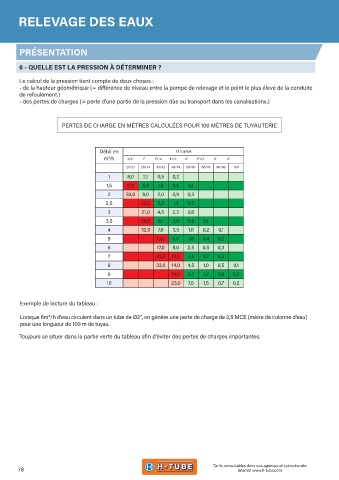

RELEVAGE DES EAUX

PRÉSENTATION

6 - QUELLE EST LA PRESSION À DÉTERMINER ?

Le calcul de la pression tient compte de deux choses :
- de la hauteur géométrique (= différence de niveau entre la pompe de relevage et le point le plus élevé de la conduite
de refoulement.)
- des pertes de charges (= perte d'une partie de la pression dûe au transport dans les canalisations.)

PERTES DE CHARGE EN MÈTRES CALCULÉES POUR 100 MÈTRES DE TUYAUTERIE

Débit en Ø tuyaux
m³/h 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3" 4"
20/27 26/34 33/42 40/49 50/60 66/76 80/90 100
1 8,0 2,1 0,5 0,2
1,5 17,0 5,0 1,0 0,5 0,1
2 33,0 9,0 2,0 0,9 0,3
2,5 13,5 3,0 1,3 0,5
3 21,0 4,5 2,2 0,6
3,5 28,6 6,1 3,0 0,8 0,1
4 32,0 7,6 3,5 1,0 0,2 0,1
5 13,0 6,0 1,8 0,4 0,2
6 17,0 8,0 2,5 0,5 0,3
7 25,0 12,0 3,5 0,7 0,3
8 33,0 14,0 4,5 1,0 0,5 0,1
9 19,0 5,7 1,2 0,6 0,2
10 23,0 7,0 1,5 0,7 0,2

Exemple de lecture du tableau :

Lorsque 6m³/h d'eau circulent dans un tube de Ø2", on génère une perte de charge de 2,5 MCE (mètre de colonne d'eau)
pour une longueur de 100 m de tuyau.

Toujours se situer dans la partie verte du tableau afin d'éviter des pertes de charges importantes.
