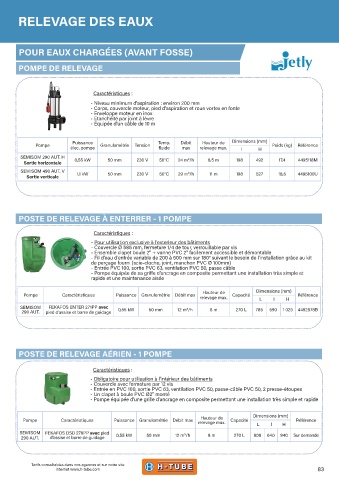

Page 83 - Guide ANC

RELEVAGE DES EAUX

POUR EAUX CHARGÉES (AVANT FOSSE)

POMPE DE RELEVAGE

Caractéristiques :
- Niveau minimum d'aspiration : environ 200 mm
- Corps, couvercle moteur, pied d'aspiration et roue vortex en fonte
- Enveloppe moteur en inox
- Etanchéité par joint à lèvre
- Equipée d'un câble de 10 m

Pompe Puissance Granulométrie Tension Temp. Débit Hauteur de Dimensions (mm) Poids (kg) Référence
élec. pompe fluide max relevage max. l H
SEMISOM 290 AUT. H 0,55 kW 50 mm 230 V 50°C 24 m³/h 8,5 m 198 492 17,4 4495118M
Sortie horizontale
SEMISOM 490 AUT. V 1,1 kW 50 mm 230 V 50°C 29 m³/h 11 m 198 527 18,5 4495100U
Sortie verticale

POSTE DE RELEVAGE À ENTERRER - 1 POMPE

Caractéristiques :
- Pour utilisation exclusive à l'exterieur des bâtiments
- Couvercle Ø 585 mm, fermeture 1/4 de tour, verrouillable par vis
- Ensemble clapet boule 2" + vanne PVC 2" facilement accessible et démontable
- Fil d'eau d'entrée variable de 200 à 500 mm sur 180° suivant le besoin de l'installation grâce au kit
de perçage fourni (scie-cloche, joint, manchon PVC Ø 100mm)
- Entrée PVC 100, sortie PVC 63, ventilation PVC 50, passe câble
- Pompe équipée de sa griffe d'ancrage en composite permettant une installation très simple et
rapide et une maintenance aisée

Hauteur de Dimensions (mm)
Pompe Caractéristiques Puissance Granulométrie Débit max Capacité Référence
relevage max. L l H
SEMISOM FEKAFOS ENTER 271PP avec 0,55 kW 50 mm 12 m³/h 8 m 270 L 785 590 1 025 4492878B
290 AUT. pied d'assise et barre de guidage

POSTE DE RELEVAGE AÉRIEN - 1 POMPE

Caractéristiques :
- Obligatoire pour utilisation à l'intérieur des bâtiments
- Couvercle avec fermeture par 12 vis
- Entrée en PVC 100, sortie PVC 63, ventilation PVC 50, passe-câble PVC 50, 2 presse-étoupes
- Un clapet à boule PVC Ø2" monté
- Pompe équipée d'une grille d'ancrage en composite permettant une installation très simple et rapide

Hauteur de
Pompe Caractéristiques Puissance Granulométrie Débit max relevage max. Capacité Dimensions (mm) Référence
L l H
SEMISOM FEKAFOS DSD 270PP avec pied 0,55 kW 50 mm 12 m³/h 8 m 270 L 800 640 940 Sur demande
290 AUT. d'assise et barre de guidage

Tarifs consultables dans nos agences et sur notre site
internet www.h-tube.com 83
