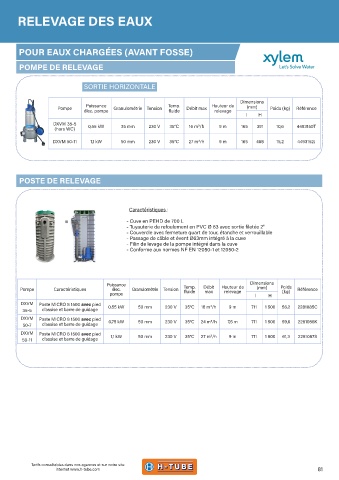

Page 81 - Guide ANC

RELEVAGE DES EAUX

POUR EAUX CHARGÉES (AVANT FOSSE)

POMPE DE RELEVAGE

SORTIE HORIZONTALE

Dimensions
Puissance
Pompe élec. pompe Granulométrie Tension Temp. Débit max Hauteur de (mm) Poids (kg) Référence
fluide
relevage
l H
DXVM 35-5 0,55 kW 35 mm 230 V 35°C 16 m³/h 9 m 165 391 10,6 4493150T
(hors WC)
DXVM 50-11 1,1 kW 50 mm 230 V 35°C 27 m³/h 9 m 165 468 15,2 4493152J

POSTE DE RELEVAGE

Caractéristiques :

- Cuve en PEHD de 700 L
- Tuyauterie de refoulement en PVC Ø 63 avec sortie filetée 2"
- Couvercle avec fermeture quart de tour, étanche et verrouillable
- Passage de câble et évent Ø63mm intégré à la cuve
- Filin de levage de la pompe intégré dans la cuve
- Conforme aux normes NF EN 12050-1 et 12050-2

Puissance Dimensions
Pompe Caractéristiques élec. Granulométrie Tension Temp. Débit Hauteur de (mm) Poids Référence
fluide
relevage
max
(kg)
pompe l H
DXVM Poste MICRO 8 1500 avec pied 0,55 kW 50 mm 230 V 35°C 16 m³/h 9 m 711 1 500 56,2 2281085C
35-5 d'assise et barre de guidage
DXVM Poste MICRO 8 1500 avec pied 0,75 kW 50 mm 230 V 35°C 24 m³/h 7,5 m 711 1 500 59,6 2281086K
50-7 d'assise et barre de guidage
DXVM Poste MICRO 8 1500 avec pied 1,1 kW 50 mm 230 V 35°C 27 m³/h 9 m 711 1 500 61,3 2281087S
50-11 d'assise et barre de guidage

Tarifs consultables dans nos agences et sur notre site
internet www.h-tube.com 81
