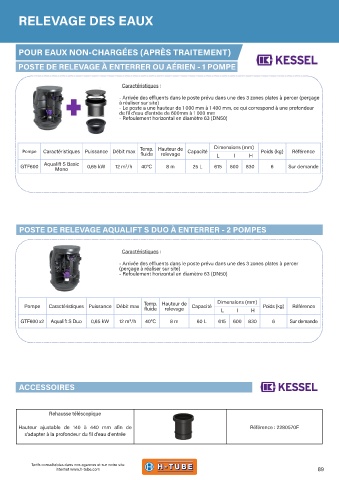

P. 89
RELEVAGE DES EAUX
POUR EAUX NON-CHARGÉES (APRÈS TRAITEMENT)
POSTE DE RELEVAGE À ENTERRER OU AÉRIEN - 1 POMPE
Caractéristiques :
- Arrivée des effluents dans le poste prévu dans une des 3 zones plates à percer (perçage
à réaliser sur site)
- Le poste a une hauteur de 1 000 mm à 1 400 mm, ce qui correspond à une profondeur
de fil d'eau d'entrée de 600mm à 1 000 mm
- Refoulement horizontal en diamètre 63 (DN50)
Pompe Caractéristiques Puissance Débit max Temp. Hauteur de Capacité Dimensions (mm) Poids (kg) Référence
fluide
relevage
L l H
GTF600 Aqualift S Basic 0,65 kW 12 m³/h 40°C 8 m 25 L 615 600 830 6 Sur demande
Mono
POSTE DE RELEVAGE AQUALIFT S DUO À ENTERRER - 2 POMPES
Caractéristiques :
- Arrivée des effluents dans le poste prévu dans une des 3 zones plates à percer
(perçage à réaliser sur site)
- Refoulement horizontal en diamètre 63 (DN50)
Pompe Caractéristiques Puissance Débit max Temp. Hauteur de Capacité Dimensions (mm) Poids (kg) Référence
fluide
relevage
L l H
GTF600 x2 Aqualift S Duo 0,65 kW 12 m³/h 40°C 8 m 60 L 615 600 830 6 Sur demande
ACCESSOIRES
Rehausse téléscopique
Hauteur ajustable de 140 à 440 mm afin de Référence : 2280570F
s'adapter à la profondeur du fil d'eau d'entrée
Tarifs consultables dans nos agences et sur notre site
internet www.h-tube.com 89
