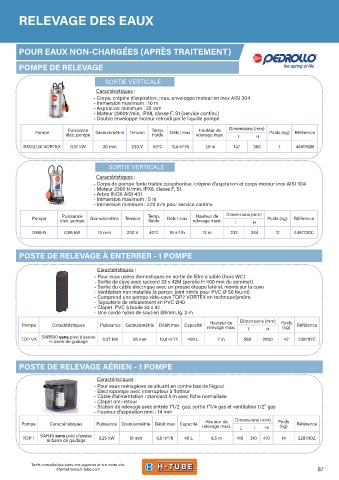

Page 87 - Guide ANC

RELEVAGE DES EAUX

POUR EAUX NON-CHARGÉES (APRÈS TRAITEMENT)

POMPE DE RELEVAGE

SORTIE VERTICALE
Caractéristiques :
- Corps, crépine d'aspiration, roue, enveloppe moteur en inox AISI 304
- Immersion maximum : 10 m
- Aspiration minimum : 25 mm
- Moteur 2900tr/min, IPX8, classe F, S1 (service continu)
- Double enveloppe moteur refroidi par le liquide pompé

Hauteur de
Puissance
Pompe élec. pompe Granulométrie Tension Temp. Débit max relevage maxi. Dimensions (mm) Poids (kg) Référence
fluide
l H
RXM2/20 VORTEX 0,37 kW 20 mm 230 V 50°C 11,4 m³/h 7,9 m 147 300 7 4491192B

SORTIE VERTICALE
Caractéristiques :
- Corps de pompe fonte traitée cataphorèse, crépine d'aspiration et corps moteur inox AISI 304
- Moteur 2900 tr/min, IPX8, classe F, S1
- Arbre INOX AISI 431
- Immersion maximum : 5 m
- Immersion minimum : 220 mm pour service continu

Hauteur de
Puissance
Pompe élec. pompe Granulométrie Tension Temp. Débit max relevage maxi. Dimensions (mm) Poids (kg) Référence
fluide
l H
DM8-N 0,55 kW 10 mm 230 V 40°C 15 m³/h 13 m 232 344 12 4491230C

POSTE DE RELEVAGE À ENTERRER - 1 POMPE

Caractéristiques :
- Pour eaux usées domestiques en sortie de filtre à sable (hors WC)
- Sortie de cuve avec raccord 33 x 42M (percée H 400 mm du sommet)
- Sortie du câble électrique avec un presse étoupe latéral, monté sur la cuve
- Ventilation non installée (à percer, joint nitrile pour PVC Ø 50 fourni)
- Comprend une pompe vide-cave TOP2 VORTEX en technopolymère
- Tuyauterie de refoulement en PVC Ø40
- Clapet PVC à boule 33 x 42
- Une corde nylon de soutien Ø8mm, lg. 2 m
Hauteur de
Pompe Caractéristiques Puissance Granulométrie Débit max Capacité relevage maxi. Dimensions (mm) Poids Référence
(kg)
l H
TOP VX SAR500 sans pied d'assise 0,37 kW 25 mm 10,8 m³/h 400 L 7 m 580 2000 42 2281117C
ni barre de guidage

POSTE DE RELEVAGE AÉRIEN - 1 POMPE

Caractéristiques :
- Pour eaux ménagères se situant en contre bas de l'égout
- Électropompe avec interrupteur à flotteur
- Câble d'alimentation : standard 5 m avec fiche normalisée
- Clapet anti-retour
- Station de relevage avec entrée 1"1/2 gas, sortie 1"1/4 gas et ventilation 1/2" gas
- Hauteur d'aspiration mini : 14 mm
Hauteur de
Pompe Caractéristiques Puissance Granulométrie Débit max Capacité relevage maxi. Dimensions (mm) Poids Référence
(kg)
L l H
TOP 1 SAR40 sans pied d'assise 0,25 kW 10 mm 9,6 m³/h 40 L 6,5 m 410 310 410 14 2281110Z
ni barre de guidage

Tarifs consultables dans nos agences et sur notre site
