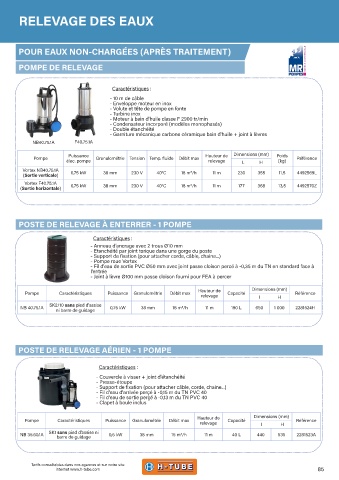

Page 85 - Guide ANC

RELEVAGE DES EAUX

POUR EAUX NON-CHARGÉES (APRÈS TRAITEMENT)

POMPE DE RELEVAGE

Caractéristiques :
- 10 m de câble
- Enveloppe moteur en inox
- Volute et tête de pompe en fonte
- Turbine inox
- Moteur à bain d'huile classe F 2900 tr/min
- Condensateur incorporé (modèles monophasés)
- Double étanchéité
- Garniture mécanique carbone céramique bain d'huile + joint à lèvres
NB40.75.1A F40.75.1A

Pompe Puissance Granulométrie Tension Temp. fluide Débit max Hauteur de Dimensions (mm) Poids Référence
élec. pompe relevage L H (kg)
Vortex NB40.75.1A 0,75 kW 38 mm 230 V 40°C 18 m³/h 11 m 230 355 11,5 4492569L
(Sortie verticale)
Vortex F40.75.1A 0,75 kW 38 mm 230 V 40°C 18 m³/h 11 m 177 368 13,5 4492570Z
(Sortie horizontale)

POSTE DE RELEVAGE À ENTERRER - 1 POMPE

Caractéristiques :
- Anneau d'ancrage avec 2 trous Ø10 mm
- Etanchéité par joint torique dans une gorge du poste
- Support de fixation (pour attacher corde, câble, chaine...)
- Pompe roue Vortex
- Fil d'eau de sortie PVC Ø50 mm avec joint passe cloison percé à -0,35 m du TN en standard face à
l'entrée
- Joint à lèvre Ø100 mm passe cloison fourni pour FEA à percer

Hauteur de Dimensions (mm)
Pompe Caractéristiques Puissance Granulométrie Débit max relevage Capacité l H Référence
SK2/10 sans pied d'assise
NB 40.75.1A 0,75 kW 38 mm 18 m³/h 11 m 190 L 650 1 000 2281524H
ni barre de guidage

POSTE DE RELEVAGE AÉRIEN - 1 POMPE

Caractéristiques :
- Couvercle à visser + joint d'étanchéité
- Presse-étoupe
- Support de fixation (pour attacher câble, corde, chaine...)
- Fil d'eau d'arrivée perçé à -0,15 m du TN PVC 40
- Fil d'eau de sortie perçé à -0,13 m du TN PVC 40
- Clapet à boule inclus

Hauteur de Dimensions (mm)
Pompe Caractéristiques Puissance Granulométrie Débit max Capacité Référence
relevage l H
NB 35.60.1A SK1 sans pied d'assise ni 0,6 kW 38 mm 15 m³/h 11 m 40 L 440 535 2281523A
barre de guidage
