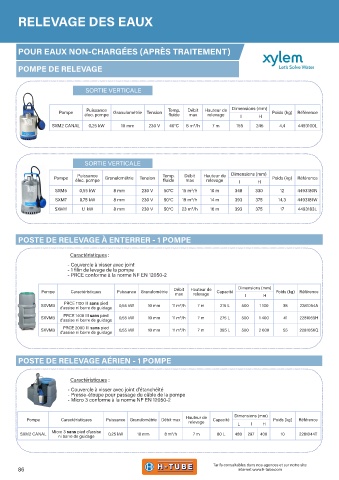

Page 86 - Guide ANC

RELEVAGE DES EAUX

POUR EAUX NON-CHARGÉES (APRÈS TRAITEMENT)

POMPE DE RELEVAGE

SORTIE VERTICALE

Puissance
Pompe élec. pompe Granulométrie Tension Temp. Débit Hauteur de Dimensions (mm) Poids (kg) Référence
fluide
max
relevage
l H
SXM2 CANAL 0,25 kW 10 mm 230 V 40°C 8 m³/h 7 m 155 245 4,4 4493100L

SORTIE VERTICALE

Puissance
Pompe élec. pompe Granulométrie Tension Temp. Débit Hauteur de Dimensions (mm) Poids (kg) Référence
fluide
max
relevage
l H
SXM5 0,55 kW 8 mm 230 V 50°C 15 m³/h 10 m 348 330 12 4493180N
SXM7 0,75 kW 8 mm 230 V 50°C 19 m³/h 14 m 393 375 14,3 4493181W
SXM11 1,1 kW 8 mm 230 V 50°C 23 m³/h 16 m 393 375 17 4493183L

POSTE DE RELEVAGE À ENTERRER - 1 POMPE

Caractéristiques :
- Couvercle à visser avec joint
- 1 filin de levage de la pompe
- PRCE conforme à la norme NF EN 12050-2

Pompe Caractéristiques Puissance Granulométrie Débit Hauteur de Capacité Dimensions (mm) Poids (kg) Référence
max
relevage
l H
PRCE 1100 III sans pied
SXVM3 0,55 kW 10 mm 11 m³/h 7 m 215 L 500 1 100 38 2281054A
d'assise ni barre de guidage
PRCE 1400 III sans pied
SXVM3 d'assise ni barre de guidage 0,55 kW 10 mm 11 m³/h 7 m 275 L 500 1 400 41 2281055H
PRCE 2000 III sans pied
SXVM3 0,55 kW 10 mm 11 m³/h 7 m 395 L 500 2 000 55 2281056Q
d'assise ni barre de guidage

POSTE DE RELEVAGE AÉRIEN - 1 POMPE

Caractéristiques :

- Couvercle à visser avec joint d'étanchéité
- Presse-étoupe pour passage du câble de la pompe
- Micro 3 conforme à la norme NF EN 12050-2

Pompe Caractéristiques Puissance Granulométrie Débit max Hauteur de Capacité Dimensions (mm) Poids (kg) Référence
relevage
L l H
SXM2 CANAL Micro 3 sans pied d'assise 0,25 kW 10 mm 8 m³/h 7 m 80 L 480 297 400 10 2281044T
ni barre de guidage

Tarifs consultables dans nos agences et sur notre site
86 internet www.h-tube.com
