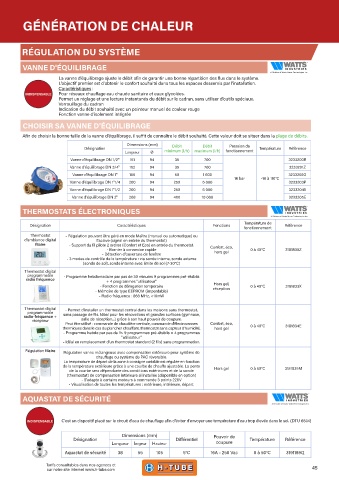

GÉNÉRATION DE CHALEUR

RÉGULATION DU SYSTÈME

VANNE D'ÉQUILIBRAGE
La vanne d'équilibrage ajuste le débit afin de garantir une bonne répartition des flux dans le système.
L'objectif premier est d'obtenir le confort souhaité dans tous les espaces desservis par l'installation.
Caractéristiques :
Pour réseaux chauffage eau chaude sanitaire et eaux glycolées.
Permet un réglage et une lecture instantanés du débit sur le cadran, sans utiliser d'outils spéciaux.
Verrouillage du cadran
Indication du débit souhaité avec un pointeur manuel de couleur rouge
Fonction vanne d'isolement intégrée
CHOISIR SA VANNE D'ÉQUILIBRAGE

Afin de choisir la bonne taille de la vanne d'équilibrage, il suffit de connaître le débit souhaité. Cette valeur doit se situer dans la plage de débits.
Dimensions (mm) Débit Débit Pression de
Désignation Température Référence
Longueur Ø minimum (l/h) maximum (l/h) fonctionnement
Vanne d'équilibrage DN 1/2" 151 94 35 700 3233200R
Vanne d'équilibrage DN 3/4" 152 94 35 700 3233201Z
Vanne d'équilibrage DN 1" 155 94 50 1 600 3233202G
16 bar -10 à 110°C
Vanne d'équilibrage DN 1"1/4 200 94 250 6 000 3233203P
Vanne d'équilibrage DN 1"1/2 200 94 250 6 000 3233204X
Vanne d'équilibrage DN 2" 208 94 400 10 000 3233205E
THERMOSTATS ÉLECTRONIQUES

Température de
Désignation Caractéristiques Fonctions Référence
fonctionnement
Thermostat - Régulation pouvant être géré en mode Maître (manuel ou automatique) ou
d'ambiance digital Esclave (signal en entrée du thermostat)
filaire - Support du fil pilote 2 ordres (Confort et Eco) en entrée du thermostat.
- Bornier à connexion rapide Confort, éco, 0 à 40°C 3181830Z
- Détection d'ouverture de fenêtre hors gel
- 3 modes de contrôle de la température : via sonde interne, sonde externe
(sonde de sol), sonde interne avec limite de sol (7-30°C)
Thermostat digital
programmable - Programme hebdomadaire par pas de 30 minutes 9 programmes pré-établis
radio fréquence
+ 4 programmes "utilisateur"
- Fonction de dérogation temporaire Hors gel, 0 à 40°C 3181833X
réception
- Mémoire de type EEPROM (imperdable)
- Radio fréquence : 868 MHz, <10mW
Thermostat digital - Permet d'installer un thermostat central dans les maisons sans thermostat,
programmable
radio-fréquence + sans passage de fils. Idéal pour les rénovations et grandes surfaces (gymnase,
récepteur salle de réception...) grâce à son haut pouvoir de coupure.
Peut être utilisé : commande de chaudière centrale, commande d'électrovannes Confort, éco,
thermiques dans le cas du plancher chauffant, thermostat sans capteur d'humidité. hors gel 0 à 40°C 3181834E
- Programme hebdo par pas de 1h. 9 programmes pré-établis + 4 programmes
"utilisateur"
- Idéal en remplacement d'un thermostat standard (2 fils) sans programmation.
Régulation filaire Régulation vanne mélangeuse avec compensation extérieure pour système de
chauffage ou système de PAC réversible.
La température de départ de la zone à consigne variable est régulée en fonction
de la température extérieure grâce à une courbe de chauffe ajustable. La pente Hors gel 0 à 50°C 3181835M
de la courbe sera dépendante des conditions extérieures et de la sonde
(thermostat) de compensation intérieure si installée (disponible en option)
- S'adapte à certains moteurs à commande 3 points 220V
- Visualisation de toutes les températures : extérieure, intérieure, départ.
AQUASTAT DE SÉCURITÉ

C'est un dispositif placé sur le circuit d'eau de chauffage afin d'éviter d'envoyer une température d'eau trop élevée dans le sol. (DTU 65.14)

Dimensions (mm) Pouvoir de
Désignation Différentiel Température Référence
Longueur largeur Hauteur coupure
Aquastat de sécurité 38 55 105 5°C 16A - 250 Vac 0 à 50°C 3191189Q
