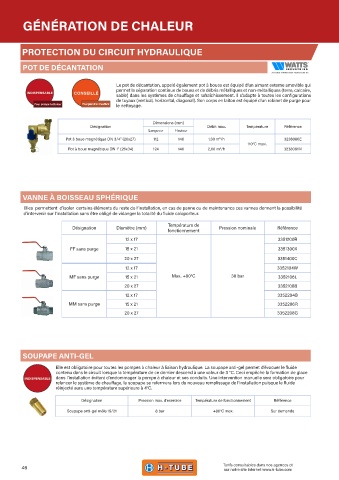

GÉNÉRATION DE CHALEUR

PROTECTION DU CIRCUIT HYDRAULIQUE

POT DE DÉCANTATION

Le pot de décantation, appelé également pot à boues est équipé d’un aimant externe amovible qui
permet la séparation continue de boues et de débris métalliques et non-métalliques (terre, calcaire,
sable) dans les systèmes de chauffage et rafraîchissement. Il s'adapte à toutes les configurations
de tuyaux (vertical, horizontal, diagonal). Son corps en laiton est équipé d'un robinet de purge pour
Pour pompe à chaleur Pour plancher chauffant le nettoyage.

Dimensions (mm)
Désignation Débit max. Température Référence
Longueur Hauteur
Pot à boue magnétique DN 3/4" (20x27) 112 140 1,30 m³/h 3238080E
110°C maxi.
Pot à boue magnétique DN 1" (26x34) 124 140 2,00 m³/h 3238081M

VANNE À BOISSEAU SPHÉRIQUE

Elles permettent d’isoler certains éléments du reste de l’installation, en cas de panne ou de maintenance ces vannes donnent la possibilité
d’intervenir sur l’installation sans être obligé de vidanger la totalité du fluide caloporteur.

Température de
Désignation Diamètre (mm) Pression nominale Référence
fonctionnement
12 x 17 3351200R
FF sans purge 15 x 21 3351300X
20 x 27 3351400C
12 x 17 3352104W
MF sans purge 15 x 21 Max. +90°C 30 bar 3352106L
20 x 27 3352108B
12 x 17 3352204B
MM sans purge 15 x 21 3352206R
20 x 27 3352208G

SOUPAPE ANTI-GEL

Elle est obligatoire pour toutes les pompes à chaleur à liaison hydraulique. La soupape anti-gel permet d’évacuer le fluide
contenu dans le circuit lorsque la température de ce dernier descend à une valeur de 3 °C. Ceci empêche la formation de glace
dans l’installation évitant d’endommager la pompe à chaleur et ses conduits. Une intervention manuelle sera obligatoire pour
relancer le système de chauffage, la soupape se refermera lors du nouveau remplissage de l’installation puisque le fluide
réinjecté aura une température supérieure à 4°C.

Désignation Pression max. d'exercice Température de fonctionnement Référence

Soupape anti-gel mâle 15/21 8 bar +80°C max. Sur demande
