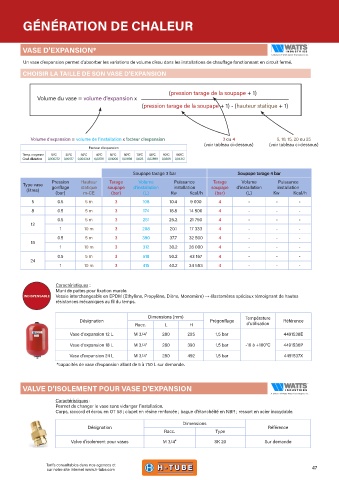

GÉNÉRATION DE CHALEUR

VASE D'EXPANSION*

Un vase d’expansion permet d’absorber les variations de volume d’eau dans les installations de chauffage fonctionnant en circuit fermé.
CHOISIR LA TAILLE DE SON VASE D'EXPANSION

(pression tarage de la soupape + 1)
Volume du vase = volume d'expansion x
(pression tarage de la soupape + 1) - (hauteur statique + 1)

Volume d'expansion = volume de l'installation x facteur d'expansion 3 ou 4 5, 10, 15, 20 ou 25
(voir tableau ci-dessous) (voir tableau ci-dessous)
Facteur d'expansion
Temp. moyenne 10°C 20°C 30°C 40°C 50°C 60°C 70°C 80°C 90°C 100°C
Coef. dilatation 0,000272 0,00177 0,004343 0,00781 0,01206 0,01698 0,023 0,02899 0,0359 0,04312

Soupape tarage 3 bar S oup ap e t ar ag e 4 b ar
Soupape tarage 4 bar
Tarage
Volume
Puissance
Tarage
Volume
Puissance
Type vase Pression Hauteur soupape d'installation installation soupape d'installation installation
gonflage
statique
(litres)
(bar) m-CE (bar) (L) Kw Kcal/h (bar) (L) Kw Kcal/h
5 0.5 5 m 3 108 10.4 9 000 4 - - -
8 0.5 5 m 3 174 16.8 14 500 4 - - -
0.5 5 m 3 261 25.2 21 750 4 - - -
12
1 10 m 3 208 20.1 17 333 4 - - -
0.5 5 m 3 390 37.7 32 500 4 - - -
18
1 10 m 3 312 30.2 26 000 4 - - -
0.5 5 m 3 518 50.2 43 167 4 - - -
24
1 10 m 3 415 40.2 34 583 4 - - -
Caractéristiques :
Muni de pattes pour fixation murale.
Vessie interchangeable en EPDM (Ethylène, Propylène, Diène, Monomère) → élastomères spéciaux témoignant de hautes
résistances mécaniques au fil du temps.

Dimensions (mm) Température
Désignation Prégonflage Référence
Racc. L H d'utilisation
Vase d'expansion 12 L M 3/4" 280 295 1,5 bar 4491538E

Vase d'expansion 18 L M 3/4" 280 390 1,5 bar -10 à +100°C 4491536P
Vase d'expansion 24 L M 3/4" 280 492 1,5 bar 4491537X
*capacités de vase d'expansion allant de 5 à 750 L sur demande.

VALVE D'ISOLEMENT POUR VASE D'EXPANSION

Caractéristiques :
Permet de changer le vase sans vidanger l'installation.
Corps, raccord et écrou en OT 58 ; clapet en résine renforcée ; bague d'étanchéité en NBR ; ressort en acier inoxydable.
Dimensions
Désignation Référence
Racc. Type
Valve d'isolement pour vases M 3/4" SK 20 Sur demande

Tarifs consultables dans nos agences et 47
