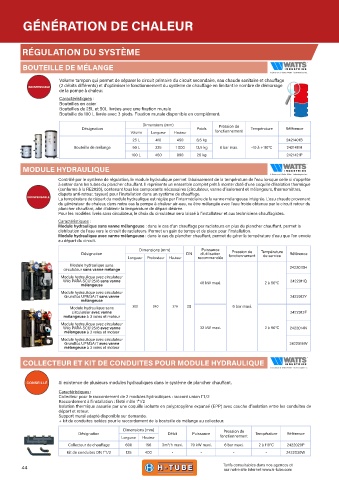

GÉNÉRATION DE CHALEUR

RÉGULATION DU SYSTÈME

BOUTEILLE DE MÉLANGE

Volume tampon qui permet de séparer le circuit primaire du circuit secondaire, eau chaude sanitaire et chauffage
(2 débits différents) et d'optimiser le fonctionnement du système de chauffage en limitant le nombre de démarrage
de la pompe à chaleur.
Caractéristiques :
Bouteilles en acier
Bouteilles de 25L et 50L livrées avec une fixation murale
Bouteille de 100 L livrée avec 3 pieds. Fixation murale disponible en complément.

Dimensions (mm) Pression de
Désignation Poids Température Référence
Volume Longueur Hauteur fonctionnement
25 L 410 450 8,5 kg 2421401B
Bouteille de mélange 50 L 325 1 000 13,5 kg 6 bar max. -10 à +110°C 2421411H
100 L 460 890 26 kg 2421421P

MODULE HYDRAULIQUE

Contrôlé par le système de régulation, le module hydraulique permet l'abaissement de la température de l'eau lorsque celle ci s'apprête
à entrer dans les tubes du plancher chauffant. Il représente un ensemble complet prêt à monter doté d'une coquille d'isolation thermique
(conforme à la RE2020), contenant tous les composants nécessaires (circulateur, vanne d'isolement et mélangeurs, thermomètres,
clapets anti-retour, tuyaux) pour l'installation dans un système de chauffage.
La température de départ du module hydraulique est réglée par l'intermédiaire de la vanne mélangeuse intégrée. L'eau chaude provenant
du générateur de chaleur, dans notre cas la pompe à chaleur air-eau, va être mélangée avec l'eau froide obtenue par le circuit retour du
plancher chauffant, afin d'obtenir la température de départ désirée.
Pour les modèles livrés sans circulateur, le choix du circulateur sera laissé à l'installateur et aux techniciens chauffagistes.
Caractéristiques :
Module hydraulique sans vanne mélangeuse : dans le cas d'un chauffage par radiateurs en plus du plancher chauffant, permet la
distribution de l'eau vers le circuit de radiateurs. Permet un gain de temps et de place pour l'installation.
Module hydraulique avec vanne mélangeuse : dans le cas du plancher chauffant, permet de gérer la température d'eau que l'on envoie
au départ du circuit.
Dimensions (mm) Puissance
Désignation DN d'utilisation Pression de Température Référence
Longueur Profondeur Hauteur recommandée fonctionnement de service
Module hydraulique sans
circulateur sans vanne mélange 2422010H
Module hydraulique avec circulateur
Wilo PARA SCU 25/6 sans vanne 46 kW maxi. 2 à 90°C 2422011Q
mélangeuse
Module hydraulique avec circulateur
Grundfos UPM3A/7 sans vanne 2422012Y
mélangeuse
Module hydraulique sans 300 240 370 25 6 bar maxi.
circulateur avec vanne 2422013F
mélangeuse à 3 voies et moteur
Module hydraulique avec circulateur
Wilo PARA SCU 25/6 avec vanne 32 kW maxi. 2 à 90°C 2422014N
mélangeuse à 3 voies et moteur
Module hydraulique avec circulateur
Grundfos UPM3A/7 avec vanne 2422015W
mélangeuse à 3 voies et moteur
COLLECTEUR ET KIT DE CONDUITES POUR MODULE HYDRAULIQUE

Si existence de plusieurs modules hydrauliques dans le système de plancher chauffant.
Caractéristiques :
Collecteur pour le raccordement de 2 modules hydrauliques : raccord union 1"1/2
Raccordement à l'installation : fileté mâle 1"1/2
Isolation thermique assurée par une coquille isolante en polypropylène expansé (EPP) avec couche d'isolation entre les conduites de
départ et retour.
Support mural adapté disponible sur demande.
+ kit de conduites isolées pour le raccordement de la bouteille de mélange au collecteur.
Dimensions (mm) Pression de
Désignation Débit Puissance Température Référence
Longueur Hauteur fonctionnement
Collecteur de chauffage 600 156 3m³/h maxi. 70 kW maxi. 6 bar maxi. 2 à 110°C 2422020P
Kit de conduites DN 1"1/2 125 400 - - - - 2422030W
