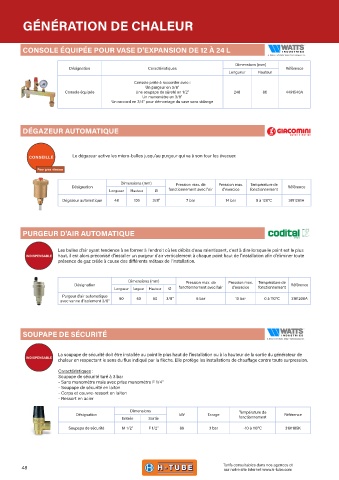

GÉNÉRATION DE CHALEUR

CONSOLE ÉQUIPÉE POUR VASE D'EXPANSION DE 12 À 24 L

Dimensions (mm)
Désignation Caractéristiques Référence
Longueur Hauteur
Console prête à raccorder avec :
Un purgeur en 3/8"
Console équipée Une soupape de sûreté en 1/2" 248 86 4491540A
Un manomètre en 3/8"
Un raccord en 3/4" pour démontage du vase sans vidange

DÉGAZEUR AUTOMATIQUE

Le dégazeur active les micro-bulles jusqu'au purgeur qui va à son tour les évacuer.

Pour gros réseaux

Dimensions (mm) Pression max. de Pression max. Température de
Désignation Référence
Longueur Hauteur Ø fonctionnement avec l'air d'exercice fonctionnement
Dégazeur automatique 48 106 3/8" 7 bar 14 bar 5 à 120°C 3191201H

PURGEUR D'AIR AUTOMATIQUE

Les bulles d'air ayant tendence à se former à l'endroit où les débits d'eau ralentissent, c'est à dire lorsque le point est le plus
haut, il est alors préconisé d'installer un purgeur d'air verticalement à chaque point haut de l'installation afin d'éliminer toute
présence de gaz créée à cause des différents métaux de l'installation.

Dimensions (mm) Pression max. de Pression max. Température de
Désignation Référence
Longueur largeur Hauteur Ø fonctionnement avec l'air d'exercice fonctionnement
Purgeur d'air automatique
avec vanne d'isolement 3/8" 80 50 50 3/8" 6 bar 10 bar 0 à 110°C 3191200A

SOUPAPE DE SÉCURITÉ

La soupape de sécurité doit être installée au point le plus haut de l'installation ou à la hauteur de la sortie du générateur de
chaleur en respectant le sens du flux indiqué par la flèche. Elle protège les installations de chauffage contre toute surpression.

Caractéristiques :
Soupape de sécurité taré à 3 bar
- Sans manomètre mais avec prise manomètre F 1/4"
- Soupape de sécurité en laiton
- Corps et couvre-ressort en laiton
- Ressort en acier

Dimensions Température de
Désignation kW Tarage Référence
Entrée Sortie fonctionnement
Soupape de sécurité M 1/2" F 1/2" 89 3 bar -10 à 110°C 3191185K
